DVB-C视频传输接口ASI的实现

　　在目前的DVB-C广播电视系统的传输接口中，有两种MPEG-2视频传输接口标准：异步串行接口标准 ASI和同步并行接口SPI。SPI一共有11位有用信号，每位信号差分成两个信号用来提高传输抗干扰性，在物理链接上用DB25传输，因此连线多且复杂，传输距离短，容易出现故障。但SPI是并行11位信号，处理简单且扩展性强，因此目前一般的MPEG-2视频编码器的输出和视频解码器的输入都是标准的并行11位信号。ASI用串行传输，只需一根同轴电缆线传输，连线简单，传输距离长。根据SPI和ASI的优缺点，需要传输信号的SPI和ASI的互相转换。

1 SPI信号结构

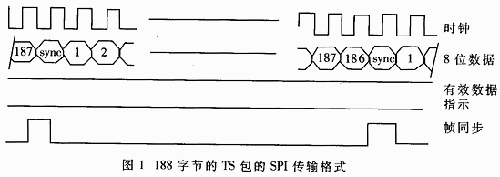

    并行传输系统SPI包括一位时钟信号、8位数据信号、一位帧同步信号PSYNC和一位数据有效信号DVALID。帧同步信号对应TS包的同步字节047H，DVALID信号用来区分TS包的长度为188个字节或204个字节。当TS包长为188字节时，DVALID信号一直为高，同时所有信号都与时钟信号保持同步。SPI数据格式如图所示。

2 ASI接口

    ASI传输流可以有不同数据速率，但传输速率恒定，为270Mbps，因此ASI可以发送和接收不同速率的MPEG-2数据。ASI传输系统为分层结构。最高层、第2层使用MPEG-2标准ISO/IEC 13818-（Systems），第0层和第1层是基于ISO/IEO CD 14165-1的FC纤维信道。FC支持多种物理传输媒介，本方案选用同轴电缆传输，图2是基于同轴电缆的ASI传输系统框图。

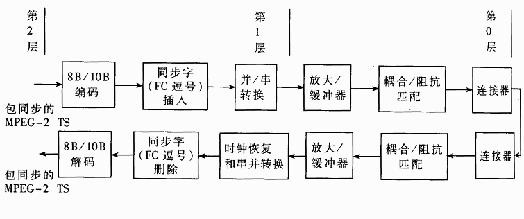

图2 基于同轴电缆的ASI传输系统框图

    首先将包同步的MPEG-2传送包的8－bit码字转换成10－bit码字；接着在并／串转换时，当要求输入一个新字、而数据源还没有准备好时，应插入一个K28.5的同步字，以达到ASI的固定270Mbps传输速率。所形成的串行比特流将通过缓冲／驱动电路和耦合网络，送到同轴电缆连接器上。插入同步码字可以有三种方法：传输码流的单个字节前后不能都是同步字；传输码流的单个字节前后必须都是同步字；或者是两者的组合。

    到达同轴电缆的接收数据，首先要经过连接器和耦合网络耦合到恢复时钟和数据的电路上，然后进行串／并变换；为了恢复字节同步，ASI解码器必须先搜寻到K28.5同步字，一旦搜索到该同步字，即为随后接收的数据标定了边界，从而建立了解码器输出字节的正确字节排列；最后进行10/8－bit变换，恢复出包同步的MPEG-2 TS码流数据。但是K28.5同步字不是有效数据，因此解码时必须删除。

3 ASI接口实现方案

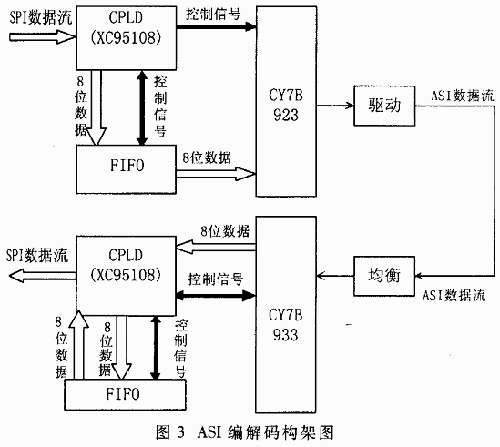

    在本方案中，MPEG-2 TS码流由单片MPEG-2编码器MB86390提供，它输出符合SPI标准的并行11位信号，TS包长度为188个字节。在SPI／ASI转换方案中，主要选用CYPRESS公司cyb923／cyb933芯片、异步FIFO和逻辑编程器CPLD实现。

    cyb923主要实现码字的8/10bit转换、插入同步字K28.5和并／串变换。ASI的传输速率恒定为270MHz，而输入MPEG-2 TS码率是不同的，所以要用FIFO实现速率匹配，需要对输入的SPI数据、FIFO和cyb923之间的通信进行逻辑控制。综合性能、价格和程序复杂度的考虑，本方案采用xilinx公司的CPLD逻辑编程器XC95108;用VHDL编程实现对它们的逻辑控制。ASI的解码也是相似的过程，cyb933主要实现10/8bit转换、去除同步字K28.5和串并变换。

3.1 ASI编码

    在ASI的编码过程中，只需将MPEG-2 TS的八位数据和一位TS码率传输时钟输入到CPLD。因为在本方案中，TS格式为188个字节，因此数据有效信号DVALID一直为高，CPLD忽略这个信号，只管接收TS码流数据，而不用关心TS码流的同步头。PSYNC帧同步信号也一样忽略。CPLD将接收到的数据以TS码率时钟写入FIFO。当FIFO半满时，CPLD接收到FIFO的半满信号，然后CPLD给cyb923发FIFO可读信号，cyb923以27Mbps读取FIFO中的数据；当CPLD计数到cyb923读取了一定数量的FIFO数据，CPLD则向cyb923发送FIFO不可读信号，防止FIFO读空。MPEG-2传输码率的并行最大速度为27/8＝3.375Mbps，而读FIFO速率为27Mbps，因此FIFO不会有溢出。考虑到延时，本方案选用较小容量的FIFO7202。cyb923在FIFO不可读时，向ASI码流中填充K28.5以维持270Mbps的固定传输速率。最后串行数据经过驱动就可用同轴电缆传送出去。本方案中，同步字K28.5的插入采用传输码流的单个字节前后不能都是K28.5同步字的方式。这种方案相对其它两种方案来说，判断和处理都相对简单。

3.2 ASI解码

    在ASI的接收端，输入的ASI码流经过均衡后，输入到cyb933芯片。它由内部的时钟锁相环首先锁定ASI码流时钟，检测同步字K28.5；找到后即确定了ASI比特流顺序，然后进行串／并转换。

    由此可知，检测到K28.5,即字节对齐是ASI解码的重要前提，由此cyb933定义了一套检测字节同步的方法。考虑到传输误码等原因可能造成假K28.5，因此cyb933采用双字节确认方法。即连续两个字节都是K28.5，才确认字节同步了，接着进入正常的单字节解码状态。在解码状态，如果在64个解码字节中,CPLD计数到有16个字节是错误的，则CPLD必须向cyb933发送信息，要求cyb933重新进行字节同步。

    字节同步后，因为K28.5是cyb923插入的同步字节，不能作为有效数据输出，cyb933自动略除这些同步字节。当cyb933检测到有效数据时，cyb933将输出一位当前数据有效的指示，如果把这个信号当作FIFO的写有效，则FIFO中的数据一定都是有效数据了。当FIFO半满时，CPLD接收FIFO的半满信号后，CPLD读取FIFO中的数据，并根据读出的字节是否是047H来确定TS包的同步字节；如果找到TS包同步字，将恢复对应的帧同步信号，此时CPLD计数188恢复出完整的TS包，接下来的字节如果不是047H，说明输入数据有误，CPLD将丢弃这些数据直到找到047H同步字，在此期间CPLD输出TS空包。重新包同步后，CPLD才又开始计数输出正确的188字节的MPEG-2 TS包，从而恢复出SPI正确的11位信号。同样，当FIFO数据不可读时，CPLD也输出TS空包，以维持输出的MPEG-2码率恒定。

    在SPI转ASI的设计中，直接对SPI数据进行ASI编码，而不考虑误码问题。主要考虑SPI数据直接从MB390输出，没有经过远距离传输，因而降低了ASI编码逻辑控制的复杂度。在ASI解码过程中，ASI数据经过远距离传输，要考虑误码的因素，所以增加了字节和包的重同步设计，以增加抗干扰能力。本方案在实际应用中很好地实现了SPI／ASI的相互转换。
