天星在真空脱羟炉中的应用

1 真空脱羟炉简介

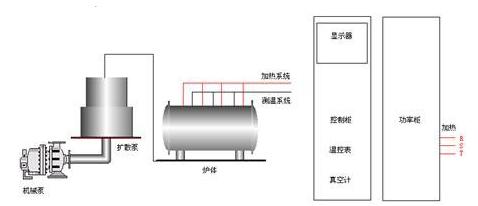

      真空脱羟炉属于工业炉范畴，主要应用于石英脱羟工艺。分为真空系统、加热系统、监控系统、现场控制四部分，如下图。

图1

真空系统：

　　机械泵、油扩散泵、真空计(RS485接口，连接到PCL，PLC根据真空情况决定控制升温等步骤)

加热系统：

　　加热系统为380AV供电，将380伏转换为低压后再给加热器供电，功率和电压由功率柜中的可控硅或磁调变压器控制。可控硅或磁调变压器又由温控表控制，温控表根据从热电偶采集到的温度和设定温度对比，利用设定好的PID来决定输出的功率，从而达到温控的目的。

现场控制：

所有的现场控制由PLC完成，也就是说该系统的核心控制是PLC。
PCL主模块：FX2N，负责和仪表通讯，工艺控制，IO点输出。
PCL特殊模块：FX2N-8AD，模拟量采集(压力变送、质量流量计)。FX2N-8DA(质量流量计控制)
PCL通讯板：FX2N-458DB，PLC和温控仪表、真空计通讯用。
监控系统：IPC、世纪星组态软件。

2 天星组态软件在该项目中所起的作用

图2

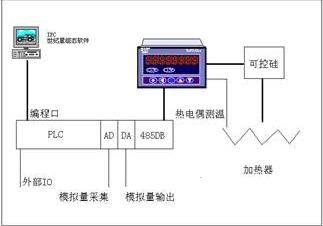

　　如上图所示是一个完整的控制图，其中PLC 为控制单元，所有信号的采集，IO的控制都由PLC主持完成。由于该系统要完成非常复杂的工艺，所以工艺曲线由上位机设置。工艺控制中的各中参数和IO点都可以显示在计算机上，并且我们对温度、压力、阀门状态做历史记录，以便分析工艺结果和设备故障原因。


上位机具有如下具体功能：

（1）、实时显示变量、实时温度曲线、实时压力曲线、实时报警显示、当前操作员信息、工艺开始时间、工艺剩余时间等。如下面图示：

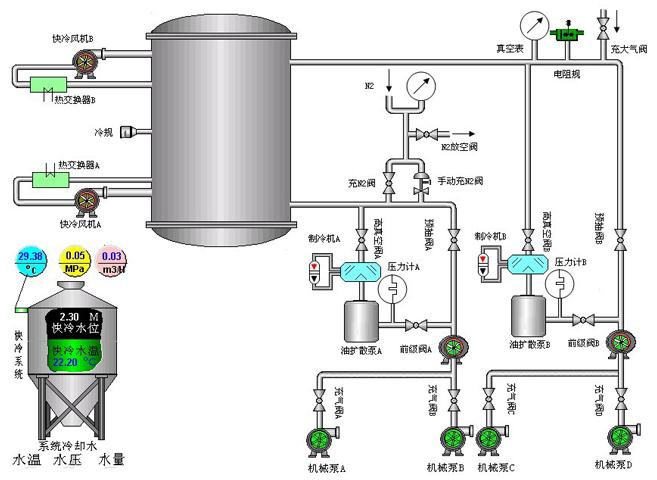

图3  实时显示设备状态。

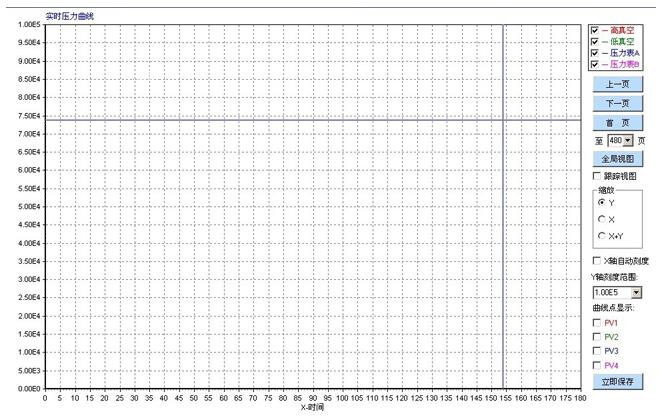

图4  实时显示压力、温度曲线。

（2）、历史记录查询功能(SQL管理)

图5

      可以根据需求按时间、按产品批号、按操作人员查找历史记录。并可以将结果按曲线、表格两种方式显示。

（3）、工艺编辑(世纪星中的配方）

      将所有工艺都存放在计算机上，便于调用，更改工艺时将相应的配方调出即可。

（4）、用户管理

      将用户分组、区分权限，分为厂商、管理员、工艺员、操作员(组长、组员)。将用户分组后，由于分配了不同的权限，所以对每种功能责任到人，加强了安全管理。

3 结语

      尽管在该系统中天星组态软件属于辅助控制，但其作用不可缺少。良好的图形界面功能、方便的数据采集功能、使用简单的数据库查询功能、人性化的安全管理功能使世纪星组态软件在该系统中起到“大脑”的作用，由于天星组态软件的使用，必将使该系统趋于完美。
