冶炼厂硫酸车间自动控制解决方案

[系统概述]

    冶炼厂硫酸车间是有色金属冶炼行业的必要环节，但是由于硫酸的强腐蚀性，对人体的危害很大，并随时威胁着设备的安全，硫酸的生产质量与效率也难以提高。鉴于此，硫酸车间的自动化生产已成为设备改造的主要对象，也是安全生产的保证。

[系统要求]

运行安全可靠，易于操作；

能够准确测量车间内各点的温度、流量等数据；

能控制生产线上的各种电机、阀门的设备；

能直观显示生产线的各种数据。

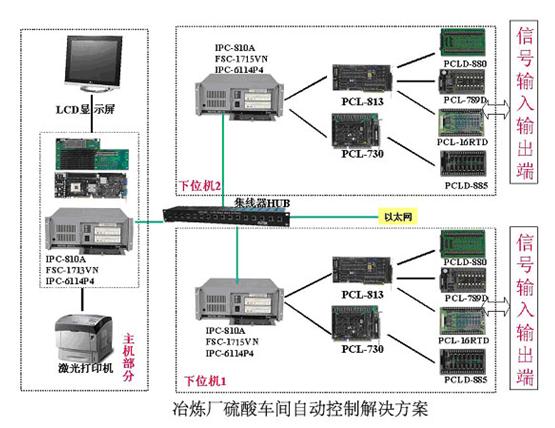

[系统方框图]

[系统原理]
　　由于车间内采集点较多，本系统采用星型拓扑结构，一台研祥P4主机做为主机，两台P4主机做为采集机，通过集线器链接。每台采集机内插PCL-813B模拟数据采集卡与PCL-730数字量I/O卡，配备PCLD-885进行现场的数据采集与控制。生产线上的热电偶、热电阻信号通过PCLD-789D输入至PCL-813，流量、液位等信号通过PCLD-880输入至PCL-813。现场数据经过系统分析再通过数字I/O卡PCL-730、端子板PCLD-885输出，控制现场的电机、阀门等设备。

[系统配置]

机箱：IPC-810A

主板：FSC-1713VN/FSC-1715VN

内存：256M/512M

硬盘：80G

模拟量采集板：PCL-813

数字量控制卡：PCL-730

信号调理板：PCLD-789D

端子板：PCLD-880

[系统特点]

    整个本系统采用工控机控制生产，不仅提高了生产的效率、产品的质量，并且减少了污染物质对生产工人的危害。
