变电站综合自动化

一、变电站综合自动化系统的基本功能

    变电站综合自动化系统的基本功能体现在下述5个子系统的功能中：

1．监控子系统
    功能应包括以下几部分内容：数据量采集（包括模拟量、开关量和电能量的采集）；事件顺序记录SOE；故障记录、故障录波和故障测距；操作控制功能；安全监视功能；人机联系功能；打印功能；数据处理与记录功能谐波分析与监视功能等。

2．微机保护子系统
    应包括全变电站主要设备和输电线路的全套保护，具体有：高压输电线路的主保护和后备保护；主变压器的主保护和后备保护；无功补偿电容器组的保护；母线保护；配电线路的保护；不完全接地系统的单相接地选线。

3．电压、无功综合控制子系统
    在运行中，能实时控制电压/无功的基本手段是有载调压变压器的分接头调档和无功补偿电容器组的投切。

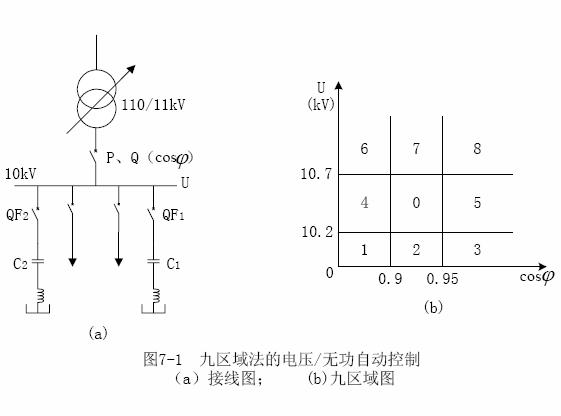

    多采用一种九区域控制策略进行电压/无功自动控制

4．低频减负荷及备用电源自投控制子系统
    当电力系统有功严重不足使系统频率急剧下降时，为保持系统稳定而采取的一种手段。

5．通信子系统
    通信功能包括站内现场级间的通信和变电站自动化系统与上级调度的通信两部分。

二、变电站综合自动化的结构形式

    从国内外变电站综合自动化系统的发展过程来看，其结构形式有集中式、分布集中式、分散与集中相结合式和全分散式等四种。

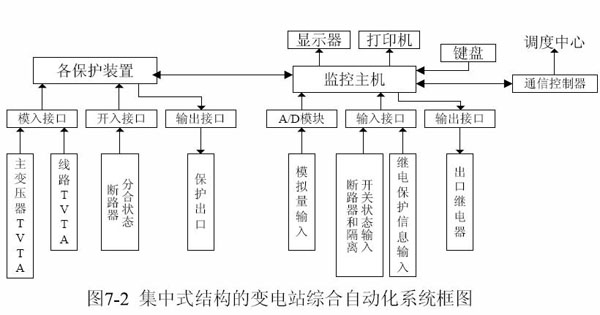

1．集中式的结构形式
    指集中采集变电站的模拟量、开关量和数字量等信息，集中进行计算与处理，再分别完成微机监控、微机保护和一些自动控制等功能。

2．分层（级）分布式系统集中组屏的结构形式
    所谓分布式结构，是在结构上采用主从CPU协同工作方式，各功能模块（通常是各个从CPU）之间采用网络技术或串行方式实现数据通信，多CPU系统提高了处理并行多发事件的能力，解决了集中式结构中独立CPU计算处理的瓶颈问题，方便系统扩展和维护，局部故障不影响其他模块（部件）正常运行。

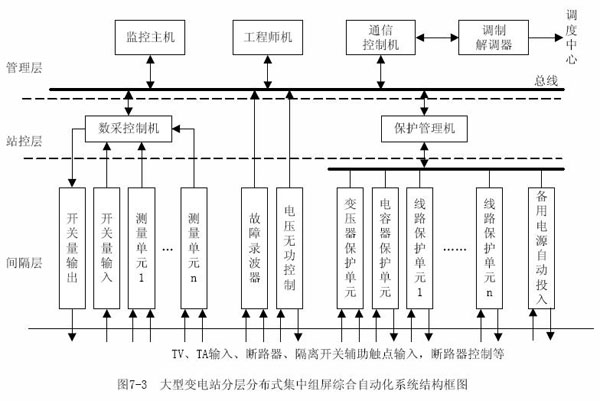

    所谓分层式结构，是将变电站信息的采集和控制分为管理层、站控层和间隔层三个级分层布置。如图7-3所示

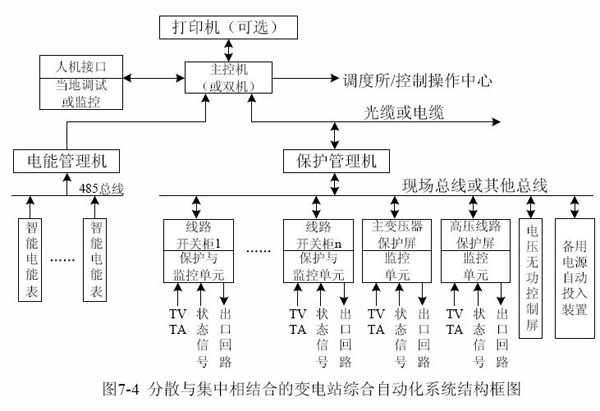

3．分布分散式与集中相结合的结构
    将配电线路的保护和测控单元分散安装在开关柜内，高压线路保护和主变压器保护装置等采用集中组屏的系统结构分层分散式结构的变电站综合自动化系统有以下优点：
    （1）简化了变电站二次部分的配置，大大缩小了控制室的面积。
    （2）减少了设备安装工程量。
    （3）简化了变电站二次设备之间的互连线，节省了大量连接电缆。
    （4）分层分散式结构可靠性高，组态灵活，检修方便。分层分散式结构，由于分散安装，减小了TA的负担。
