矿井监控解决方案
2015/9/5 16:08:42
随着国家对煤矿安全生产工作的日益重视，以及矿务局自身现代化管理的需求，矿井安全监测系统越来越体现出其重要性。矿井监控主要是对煤矿矿井下的有害、有毒、易燃易爆气体和各种机电设备运行状态的监测和控制。
● 传统监控方案
传统矿井监控系统大多采用的是点对点的通信方式，两端分别由一个光猫转换器（RS485-光纤和光纤－RS232）转光纤进行通信。煤炭企业的信息化分为安全生产信息化和管理信息化两部分。整个系统由本矿控制中心、提升监控、瓦斯抽放监控、风机监控、皮带监控、电力监控、安全监控、人员定位和视频服务器等分站组成。各监控分站之间采用RS－485串行数据接口标准进行通信，本矿控制中心对各监控分站进行数据的采集和传输。其网络结构采用总线型拓扑网络结构，如图1：
现在随着网络技术和计算机技术的发展，基于TCP/IP协议的IP网的应用得到广泛普及。从技术和管理的角度出发，煤矿系统联网安全监测已是必然趋势。TCP/IP网络监控监控系统采用的是网络通信方式，本矿控制中心服务器随时向各个分站提取数据，并在服务器上进行数据存储、报警、显示、打印。其网络结构采用星型拓扑网络结构，如图：2
● 传统监控方案
传统矿井监控系统大多采用的是点对点的通信方式，两端分别由一个光猫转换器（RS485-光纤和光纤－RS232）转光纤进行通信。煤炭企业的信息化分为安全生产信息化和管理信息化两部分。整个系统由本矿控制中心、提升监控、瓦斯抽放监控、风机监控、皮带监控、电力监控、安全监控、人员定位和视频服务器等分站组成。各监控分站之间采用RS－485串行数据接口标准进行通信，本矿控制中心对各监控分站进行数据的采集和传输。其网络结构采用总线型拓扑网络结构，如图1：

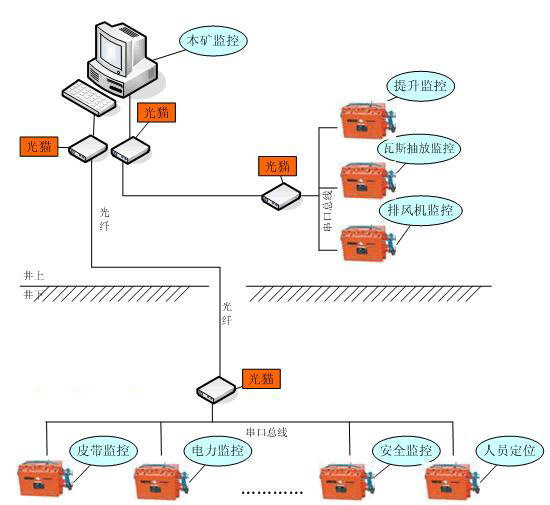

传统监控方案图1
● TCP/IP网络监控方案
现在随着网络技术和计算机技术的发展，基于TCP/IP协议的IP网的应用得到广泛普及。从技术和管理的角度出发，煤矿系统联网安全监测已是必然趋势。TCP/IP网络监控监控系统采用的是网络通信方式，本矿控制中心服务器随时向各个分站提取数据，并在服务器上进行数据存储、报警、显示、打印。其网络结构采用星型拓扑网络结构，如图：2

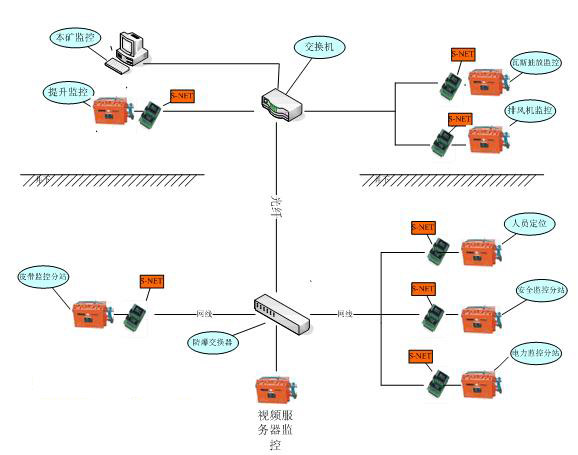

TCP/IP网络监控方案图2
● 传统监控方案和TCP/IP网络监控方案的比较
类别 传统监控方案 TCP/IP网络监控方案
性价比 低 高
传输方式 点对点传输 网络传输
传输速度 采用串口通讯，速度慢 采用网络通讯，速度快
调试维护 查找原因困难，调试维护不方便 查找原因简单，调试维护方便
联网布线 点对点传输方式，布线工程量大 网络带宽可复用，无须重复布线
设备分站 各设备分站串连在一起，其中一个出故障，整个系统瘫痪 各设备分站是独立的，其中一个出故障，不影响其它设备工作
