天星组态软件在医疗器械方面的应用

一、概述

　　本系统采用计算机监控洗肠仪的压力、温度、泵等设备。达到自动控制进液，停液，转速。


系统方案特点:　

1、全数字化方案，系统精度有保障 布线方便，系统扩展方便现场供电点少，现场施工方便。
2、丰富的人机界面，使操作更加零活方便。多媒体的应用使系统更加丰富多彩。

二、系统结构

系统结构如下：

1、现场硬件配置：双诺板卡AC1056 50KHz 多功能12位A/D板，该板卡具有16路数字输入，16路数字输出，2路12 位D/A，输出电压信号范围0—10V，0—±10V；现场采集元件为温度变送器JWB/P，压力变送器JYB-KO-KAG。
2、上位机功能：数据处理及用户界面
3、计算机系统硬件要求：
① 中文版Microsoft windows 98或windowsNT操作系统。
② IBM PC及其兼容机，奔腾233MH以上CPU、 32Ｍ以上内存，建议使用64M以上的内存。
③ 2.1G以上硬盘，300以上自由硬盘空间。
④ SVGA显卡，8M以上显存（建议使用16Ｍ以上显存）。Win98的显示属性可设为如下：
        颜色：增强色（16位）、真彩色（24和32位）可选
        分辩率：800X600象素、1024x768象素可选

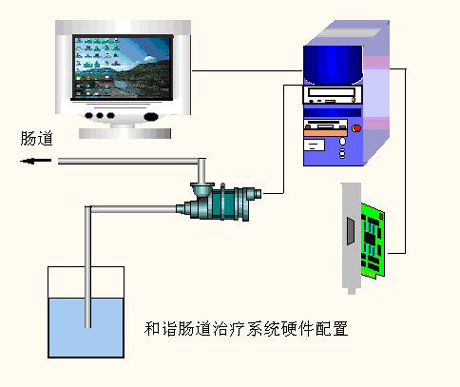

系统拓扑图如下：

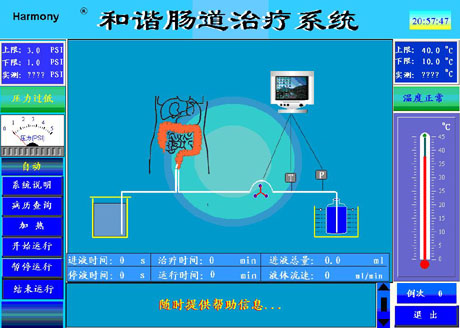

三、上位机监控软件

　　TXHMI是在PC机上开发的智能型人机接口（MMI）软件系统，它以Windows XP/Win7/Win8 中文平台作为其操作系统，全中文界面，并充分利用了Windows的各种便利功能。
　　TXHMI由开发系统和运行系统组成。开发系统是集成开发环境，软件开发者在这个环境中完成界面的设计、数据库定义、动画连接、硬件设备安装、网络配置、系统配置等。该系统具有先进完善的图形生成功能；数据库中有多种数据类型，不但能合理地抽象控制对象，而且能非常简单、方便地对数据的报警、趋势曲线、历史数据记录、安全防范等进行操作；开发者利用其丰富的图形控件和自定义图库功能，可以大大减少设计界面的时间；通过简单而实用的编程命令语言，开发者不需要编程经验就可以设计完成实际工程；方便的硬件设备安装向导和全面地支持国内国际工控底层设备，彻底实现工控现场的数据采集和监控功能。
　　运行系统是系统的实时运行环境，用于显示开发系统中建立的动画图形画面，并负责数据库与硬件设备的数据交换。运行系统能实时而形象地反映现场的所有参数和实际情况；通过实时数据库管理从工业控制对象采集各种数据；可把数据的变化用动画的方式形象地表示出来，同时完成实时和历史报警、历史数据记录、实时和历史趋势曲线等监控功能；可生成历史数据文件，用于追忆历史事件；灵活方便的组态式报表，可充分满足用户的各种报表需要。

四、工艺过程要求

1、工程画面：简节，明快，流畅。
2、动态特性：形象，逼真，美观大方。
3、特殊功能：自动连锁，实时报警。
