基于天星的电梯监控系统

1 引言

　　随着社会的发展，电梯的作用日益重要，其运行的可靠性备受关注，所以开发和研制电梯监控系统具有十分重要的现实意义。电梯监控的目的是为了以最少的人力资源配备来加强对电梯控制系统的管理，提供较为直观、清晰、准确、稳定的电梯运行状态监视，进而为设备维修和故障诊断提供多方面的可能性，充分提高电梯控制系统的工作效率和安全性能。
　　本文以工控PC机为主控上位机，利用人机接口的世纪星组态设计软件在PC机上建立工控的对象，利用上位机和下位机之间的联机通讯完成对下位机PLC电梯控制系统的实时监控的设计。此电梯监控系统接入设备使用简便，具有人性化的人机界面，从而加快软件程序编程和实验调试速度，缩短开发周期。

2 监控系统硬件设计

　　本系统主要包括PC机、PLC和电梯等，以工控PC机为主控上位机，利用人机接口的智能软件包天星组态软件在PC机上建立工控的对象，完成对PLC下位机的控制，应用计算机构建动画模拟电梯运行，准确地反映电梯的实时运行状态。

3 系统软件设计

(1)监控界面

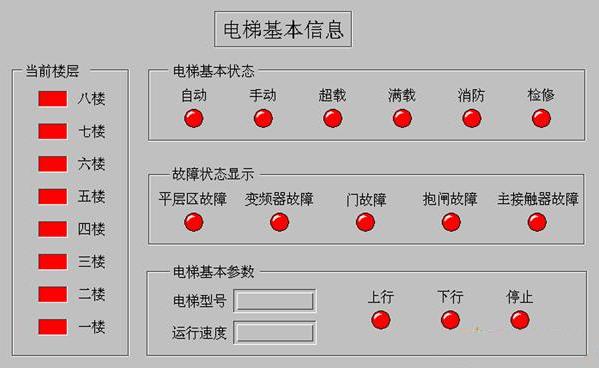

　　上位机监控界面是给用户最直观的显示，在本电梯控制系统的设计中要直观的看到轿厢的上升和下降动作，电梯门的开门和关门，电梯楼层的连续显示、楼层显示灯、内选按钮指示灯和外呼按钮指示灯以及当前层、目标层、呼叫层的信息显示等。如图所示：

(2)模拟动画设计
　　主要包括电梯升降、开关门和运行状态显示动画设计。

(3)脚本程序编写
　　脚本程序包括电梯门控部分、轿厢上行或下行部分、进人运行环境调用画面部分和报替部分。

(4)报警分析
　　报警分析是电梯监控系统的一个重要环节。电梯在运行过程中可能出现各种各样的故障，这时监控系统要能检测出故障类型并组织报警，系统涉及的报警情况主要有：①电梯由于某种原因没有在平层停止，处理方法是使电梯上行或下行到就近平层停止；②电梯不能正常开、关门，就是电梯在运行到指定的平层后，门无法正常关闭，这时通过故障检测通知相关人员进行维修；③电梯轿厢内出现超载现象，这时伴随有铃声来告知用户。此外，在电梯轿厢内还有应急按钮，当电梯出现意外故障时，用户可按下按钮来告知监控系统，以便尽快进行维修。

(5)天星与PLC联机调试
　　进入天星设备管理器中，对所建的PLC设备进行通信测试，如果可以实时的显示数据（即：数据通信状态为正常），表示PLC和天星之间通信连接成功。实验证明，天星组成的上位机能完成对电梯PLC控制系统的监控。

5 总结

　　该系统能够与PLC进行很好的通信，电梯运行状态可以直观、清晰、准确的显示在监控窗口中，工作人员可以通过监控窗口中显示的信息了解电梯运行的全部过程，实现了以最少的人力资源配备管理电梯控制系统的目标。监控系统提供的报警功能将报警信息及时可靠得以多种方式提供给工作人员，更进一步提高了整个电梯控制系统的安全性能。 ■
