天星组态软件给城市供水系统加点儿“料”

摘要：随着我国城市化的发展，各种用于商业、民用等领域的高楼大厦平地而起。由于楼房的高度不断增加，相应的楼宇配套设施是否完善的问题就成为楼房建设的重点，其中高楼给水更是成为重中之重。二次加压供水设备，是把电机变频技术和微机控制技术应用到供水领域的新一代供水装置。它是水塔、高位水箱、压力罐供水装置的理想更新换代产品。具有节省电能，节约投资，不需要维护，运行可靠等特点，是未来供水设备的主导产品。为了统一管理和监视城市供水系统，在城市建设有关部门的倡导下，许多楼宇的供水系统都要求实时监控、有据可查，所以一个可以随时监视城市内各大楼的供水情况的监控中心不可缺少。

1  监控系统介绍

　　监控系统包括以下几部分：

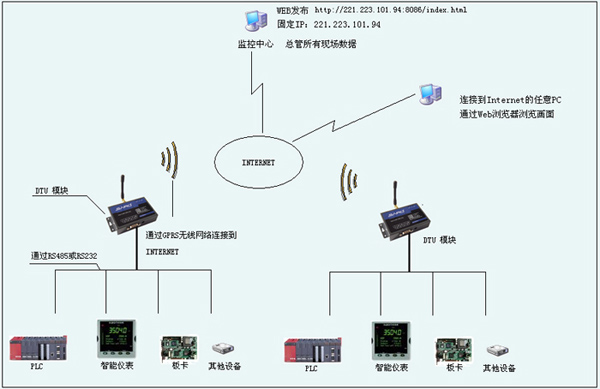

　　1）数据通讯采集：通过无线或有线的方式进行各类调度数据的采集（如：管网压力信号、流量信号、水泵运行状况、清水池水位、水质状况等），如图1所示。

图 1

　　2）画面显示：整个供水系统从管网到水源生产的各个环节的全面和局部的图形展示（如：整个管网运行图、局部管网运行图、加压泵站运行模拟实景图等），动态的显示各部分运行情况，使整个调度系统更加全面和直观。
　　3）报警管理：提供整个管网异常状况的报警，并且对供水生产其他环节的运行情况实施远程监测，提供异常状况的报警。
　　4）实时数据库和历史数据库的生成：保证数据的及时性，同时也保证了数据的连续性，为监控和数据的分析提供了可靠的依据。
　　5）事故追忆：主动实现事故数据的追忆，同时提供事故追忆时间和数据状况等相关数据。
　　6）实时监控：通过无线实现对各级生产环节的直接监控，保证调度命令的及时性。
　　7）过程控制：通过软件设定和相应的硬件配合，实现供水生产的过程控制。
　　8）统计计算和分析：通过采集和存储的实时数据和历史记录进行综合统计和分项分析，比如：管网压力、流量、电机的电量等等。
　　9）报表和曲线：具有自由报表和自由曲线，报表可根据要求生成清单、统计报表和分类报表；曲线可生成实时变化曲线、对比曲线、综合曲线和定时曲线等。
　　10）人工补录：对于系统中的不完整部分进行人工录入，使整个调度数据更加完整。
　　11）系统定义及维护：适用于系统维护人员，维护人员经过短暂培训可以很快地掌握，如何对整个系统进行定义，并能够简便地维护系统。
　　12）信号管理：分析信号传输的强弱，同时监视在信号传输中可能遇到的干扰，也可以对终端传递上来的数据进行准确性分析。
　　13）参数设置：使整个调度中的各种变量和功能都通过简单地参数配置实现。
　　14）语音服务系统：是一个相对独立的系统，同时也是调度系统的补充，通过电话、网络于用户直接交流。

2  管网监测基本功能如下

　　1）准确掌握整个城区管网的运行状况，并且在重点管线、重点单位设立管网测压点，以保证供水服务；
　　2）了解供水末梢水压情况，同时监测供水不利点的水压状况，为管网平差计算提供数据依据；
　　3）采集管网数据，作为测压点来说主要是采集压力信号，可以进行扩充；
　　4）调制解调压力数据，并准确地发往调度中心，并接收调度中心指令；
　　5）信号适用数据范围广，如：0-5V，4-20mA,0-10V等类型；实时对管网压力进行监测，对管网内的压力数据进行存储，并传输到调度中心；
　　6）对重点用户及重要管线作远程计量，使中心调度能实时了解用水量变化；
　　7）对管网内压力的突变进行分析，排除干扰，对实际情况进行报警，并且将报警传输给调度中心；
　　8）具有断电保护功能，保证数据不丢失；同时还具有数据追补功能，对调度中心未接受到的数据进行追补。

3  以天星组态软件为主的监控中心

　　监控中心主要由以下几部分组成：
　　1）站点导航系统

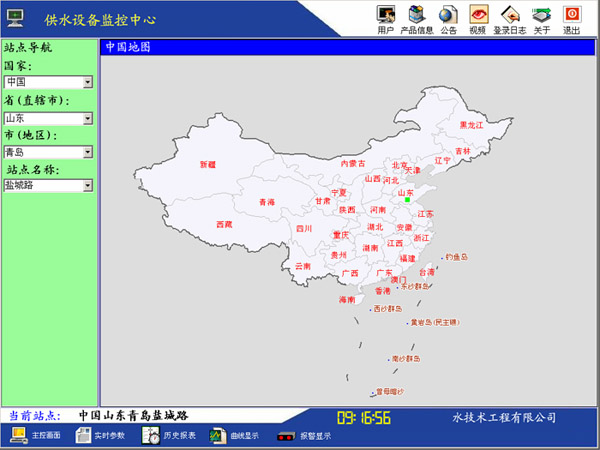

　　通过监控中心画面上的站点导航系统选择要查看的站点，如图2所示。

图 2

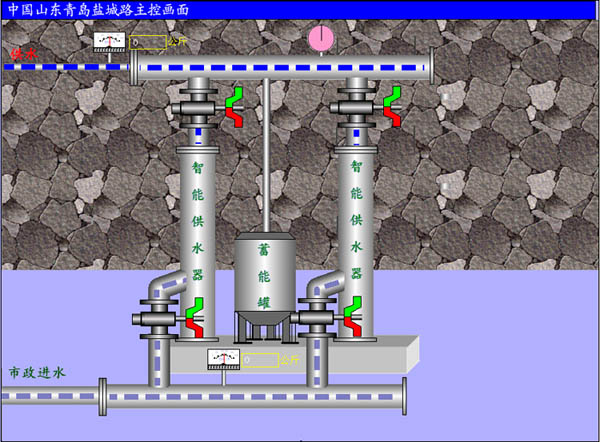

　　2）现场设备监控图，如图3所示。

图 3

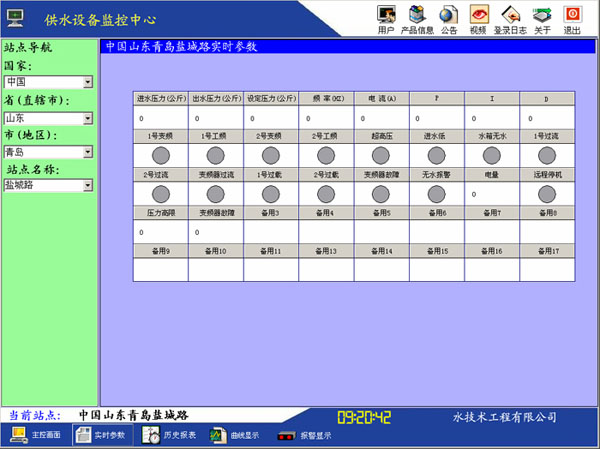

　　3）实时报表，如图4所示。

图 4

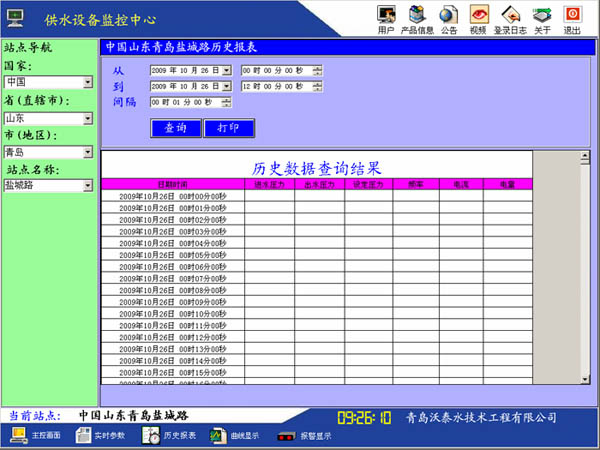

　　4）历史报表，如图5所示。

图 5

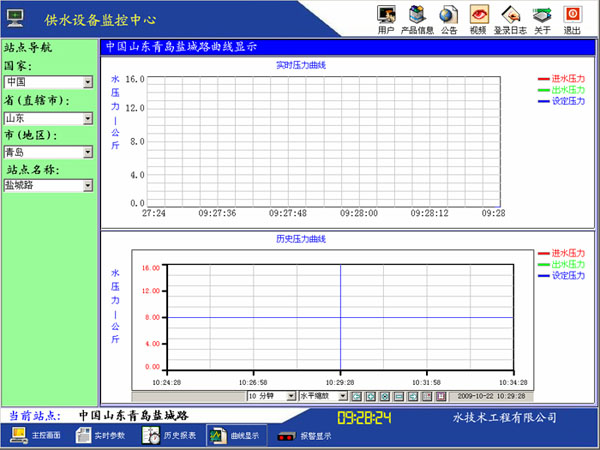

　　5）实时曲线和历史曲线显示，如图6所示。

图 6

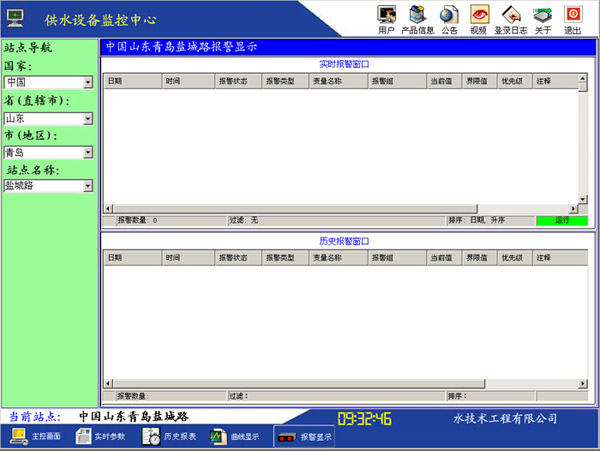

　　6）报警系统，如图7所示。

图 7

　　7）另外还有用户管理系统、产品信息系统、公告系统、视频系统、登录日志等。
　　用户管理系统：为不同的用户分配不同的权限，并对用户的登录和操作情况做记录。
　　产品信息系统：厂商可以将最新的设备信息和使用说明发布到网上。
　　公告系统：用于设备厂商和使用现场人员信息沟通。
　　视频系统：自动切换到现成视频画面。
　　短信报警系统：当设备发生故障时，系统自动将报警信息发送到负责人的手机上。

　　8）WEB页上的监控画面，如图8所示。

图 8

　　WEB通过不同的组来区分不同的站点，每个站点只能查看自己的画面不会影响到其他站点。

4  小结

　　组态软件在供水监控中的应用已经相当成熟，为供水监控工程提供了良好的平台。随着城市给水项目的发展，天星组态软件必将发挥重要的作用。
