1 VBA简介

　　Visual Basic的应用程序版（VBA）是Microsoft公司长期追求的目标，使可编程应用软件得到完美的实现，它作为一种通用的宏语言可被所有的Microsoft 可编程应用软件所共享。在没有VBA以前，一些应用软件如Excel、Word、Access、Project等都采用自己的宏语言供用户开发使用，但每种宏语言都是独立的，需要用户专门去学习，它们之间互不兼容，使得应用软件之间不能在程序上互联。拥有一种可跨越多个应用软件，使各应用软件产品具有高效、灵活且一致性的开发工具是至关重要的。VBA作为一种新一代的标准宏语言，具有上述跨越多种应用软件并且具有控制应用软件对象的能力，使得程序设计人员仅需学习一种统一的标准宏语言，就可以转换到特定的应用软件上去，程序设计人员在编程和调试代码时所看到的是相同的用户界面，而且VBA与原应用软件的宏语言相兼容，以保障用户在代码和工作上的投资。有了VBA以后，多种应用程序共用一种宏语言，节省了程序人员的学习时间，提高了不同应用软件间的相互开发和调用能力。

2 串口通讯程序

　　简单的串口通讯程序一般是先由上位机向下位机发送读(write)或写(read)数据命令，然后等待下位机应答；下位机接受到命令之后，首先要对数据命令进行校验，对于符合校验约束的命令下位机会将相应的数据回复到上位机，对于不符合校验约束的命令下位机或将其抛弃或回复错误信息；上位机接收到下位机的响应之后，首先要对接收到的回复信息进行校验，对不符合校验约束的数据进行异常处理，对符合校验约束的信息进行解码，解码之后的信息便是上位机从下位机获得的有效信息了。

　　上位机向串口发送读命令之后需要等待下位机应答并读取回复信息，常用的等待有3种方式：

1）轮询式
　　上位机向串口发送读命令之后一直等待下位机应答，通讯程序处于一个等待循环中。
　　优点：速度快、误码率低（几乎不存在误码）。
　　缺点：消耗CPU。（解决办法：使用Sleep()API函数）。
2）消息式
　　消息式通讯是采用响应WINDOWS消息的办法读取串口。
　　优点：节省CPU、误码率低。
　　缺点：发送接收机制过于繁琐。
3）定时接收式
　　定时接收式通讯是根据预设的定时器时间进行读取数据。
　　优点：发送接收机制相对简单、节省CPU。
　　缺点：误码率太高，不同的硬件需要配置不同的通讯时间参数，需要严格的校验运算。

3 EXCEL-VBA串口通讯实例

　　软件：EXCEL。
　　硬件：艾默生EC10 PLC。
　　功能：通过EXCEL中的按钮控制PLC的输出继电器Y0。

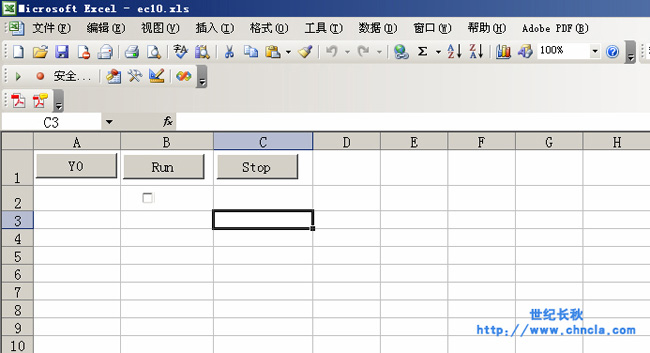

　　界面：RUN(运行通讯)、STOP(停止通讯)、Y0(Y0 ON/OFF控制)。

主程序：

　　Option Explicit
　　Public Declare Sub Sleep Lib "kernel32" (ByVal dwMilliseconds As Long)
　　Public Declare Function SetTimer Lib "user32" (ByVal hwnd As Long, ByVal nIDEvent As Long, ByVal uElapse As Long, ByVal lpTimerFunc As Long) As Long
　　Public Declare Function KillTimer Lib "user32" (ByVal hwnd As Long, ByVal nIDEvent As Long) As Long
　　Public com1 As New MSCommLib.MSComm
　　Public y0Stt As Boolean
　　Public y0_on As Boolean
　　Public tmrFlag As Boolean
　　Public tmr As Long
　　Sub runn()
　　　　On Error GoTo ed
　　　　com1.Settings = "9600,e,8,1"
　　　　If com1.PortOpen = False Then
　　　　　　com1.PortOpen = True
　　　　End If
　　　　tmr = SetTimer(0, 0, 500, AddressOf ontimer)
　　　　Exit Sub

　　ed:
　　MsgBox "串口打开错误！"
　　End Sub
　　Sub stopp()
　　　　If com1.PortOpen = True Then
　　　　　　com1.PortOpen = False
　　　　　　KillTimer 0, tmr
　　　　End If
　　End Sub
　　Public Function ontimer()　
　　Dim a(7) As Byte
　　Dim add As Long
　　On Error GoTo ed
　　If tmrFlag = False Then
　　　　tmrFlag = True
　　　　If y0_on = True Then
　　　　　　y0_on = False
　　　　　　If y0Stt = True Then
　　　　　　a(0) = &H1
　　　　　　a(1) = &H5
　　　　　　a(2) = &H0
　　　　　　a(3) = &H0
　　　　　　a(4) = &HFF
　　　　　　a(5) = &H0
　　　　　　a(6) = &H8C
　　　　　　a(7) = &H3A
　　　　　　com1.Output = a
　　　　　　add = 0
　　　　　　Do
　　　　　　　　DoEvents
　　　　　　　　Sleep 10
　　　　　　　　add = add + 1
　　　　　　　　If add >= 100 Then
　　　　　　　　　　Exit Do
　　　　　　　　End If
　　　　　　Loop Until com1.InBufferCount >= 8
　　　　　　Else
　　　　　　a(0) = &H1
　　　　　　a(1) = &H5
　　　　　　a(2) = &H0
　　　　　　a(3) = &H0
　　　　　　a(4) = &H0
　　　　　　a(5) = &H0
　　　　　　a(6) = &HCD
　　　　　　a(7) = &HCA
　　　　　　com1.Output = a
　　　　　　add = 0
　　　　　　Do
　　　　　　　　DoEvents
　　　　　　　　Sleep 10
　　　　　　　　add = add + 1
　　　　　　　　If add >= 100 Then
　　　　　　　　　　Exit Do
　　　　　　　　End If
　　　　　　Loop Until com1.InBufferCount >= 8
　　　　　　End If
　　　　End If
　　End If
　　tmrFlag = False
　　Exit Function
　　ed: MsgBox "串口错误！"
　　tmrFlag = False
　　End Function

界面程序：

　　Private Sub cmd1_Click()
　　y0_on = True
　　y0Stt = Not y0Stt
　　End Sub
　　Private Sub cmdRun_Click()
　　runn
　　CheckBox1.Value = 1
　　End Sub
　　Private Sub cmdStop_Click()
　　stopp
　　CheckBox1.Value = 0
　　End Sub

4 结束语

　　由上可见，VBA已经广泛应用于微软的应用软件当中，所以为更好的完善二次开发功能，众多的组态软件都在VBA支持上做了努力，世纪星组态软件开发语言已与VBA非常相似，相信在未来的版本中，世纪星将全面支持VBA，它的二次开发功能会迈上一个新的台阶。
