【世纪星秘笈】世纪星之通信篇

　　通信，对于很多人来说好像是一个比较困难的问题，大多数人认为通信很麻烦，调试需要很长时间，尤其对于初学者来说，通信更是很痛苦的一件事情，下面我就教大家如何快速地实现世纪星软件与设备的通信。

　　首先，需要先熟悉自己的设备，比如PLC、仪表、模块等等。

　　其次，需要知道你拿到的设备支持的具体的通信协议，可以联系相关仪表的厂家，如果说仪表厂家的协议为厂家自己开发，那么需要联系我们的技术支持（010-84645656）提供设备信息，让技术支持帮您查询世纪星是否支持您所持有的设备。

　　如果有，我们接着往下看，如果没有那么就需要您联系您的软件工业商，提驱动开发申请。当然也可以自己在我们的驱动帮助查询软件是否支持您的设备。

　　（驱动帮助路径：window的开始菜单>程序>世纪星>世纪星帮助>世纪星驱动帮助）

　　再次，我们打开世纪星的驱动帮助，找到您的设备的类型>厂家>型号>通信协议。

　　最后，把您的设备连接到您的PC。确定PLC与您的PLC编程软件通信没问题。

　　准备工作就这么多，请关闭西门子编程软件（必须关闭）。打开世纪星软件：

1、找到（图1）的位置，双击，出现（图2）画面，找到PLC>西门子>S7-200 PPI协议>串口 点击下一步。

　　注意（图3）中通信端口和设备地址，一般的计算机的通信端口选com1(根据您的计算机的实际情况即PLC连接的com口)，设备地址选择PLC的实际设备地址，西门子的默认为2，下一步到完成。

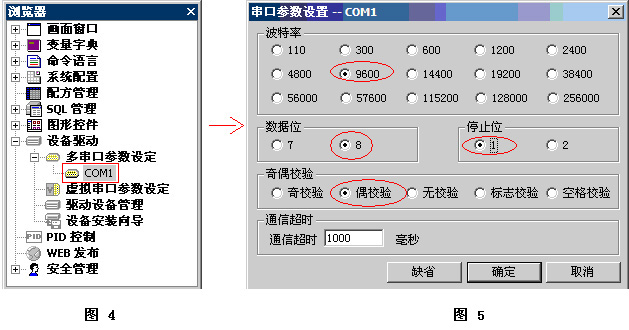

2、双击（图4）所示红色区，弹出（图5）

　　我们需要配置com口的通信参数，如（图5）所示，默认的西门子S7-200系列PLC出厂的默认通信参数设置为：波特率9600，数据位8。停止位1，偶校验。

3、创建您需要的变量，在画面显示一下您创建的变量，通信OK。

　　若还有不清楚的地方请参考世纪星的驱动帮助，里面附有更详细的说明，我相信，如果您的准备工作没问题，10分钟便可以完成世纪星和您的设备通信。
