【世纪星培训营】《世纪星组态软件》：最容易上手的组态软件



　　大家好，我是世纪星组态软件的培训讲师徐向农，“世纪星培训营”的所有课程将由我来主讲，下面便是第一课——《世纪星组态软件》：最容易上手的组态软件。

　　目前，业内普遍使用的国内外组态软件大约有十几种产品，其中国外进口软件依然占据半边天下。在与我接触过的客户中，就有这样的经历：一位来自湖南的客户到北京学习西门子的组态软件，一周学习结束，仍然没有听懂，不知从何下手，这样肯定不行啊，回到公司也无法交差，而且也不能完成公司指派的科技创新任务，所以通过网络找到世纪长秋，准备来这里再学一周国产软件的操作，也好“曲线救国”完成手头任务。意想不到地是，他只参加了一天的培训，便熟练掌握世纪星组态软件的操作流程，客户满意而归。

　　其实学习世纪星组态软件就是这么简单，归纳起来一共5个步骤，我们简称为“四建一动”。下面我具体讲解一下何为“四建一动”，如果感兴趣的朋友学完这一课，也可以回去试试。

　　

第一步：建立工程

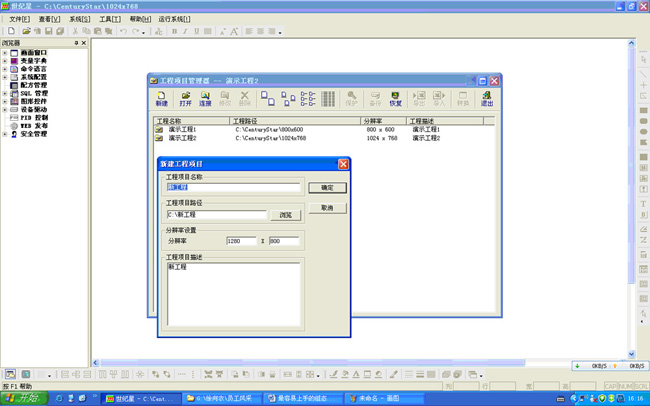

　　如果您是第一次使用世纪星组态软件，当您打开世纪星的开发系统后，便能看到世纪星组态软件自带的两个演示工程，如果在工程画面都关闭的情况下，我们可以到开发系统左上角的文件里找“工程项目管理”这个选项，然后开始在工程项目管理器里新建工程，见图1。





图 1



　　根据项目情况先给新工程命名，这就是新建工程。命名完毕后，可以点击工程项目管理器的打开菜单，或者直接双击新建的工程进入新工程，只需要这样简单的几个步骤，一个工程便建立完毕，下一步我们需要建立画面。

　　

第二步：建立画面

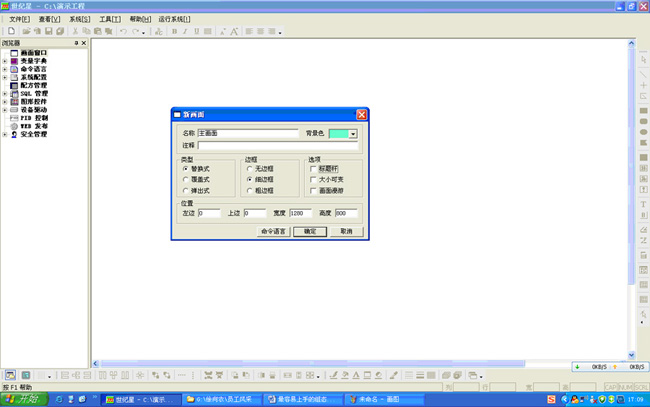

　　在菜单文件里选择新画面，或是在文件下面点“新画面按钮”，这样就弹出建立新画面的对话框，见图2。





图 2

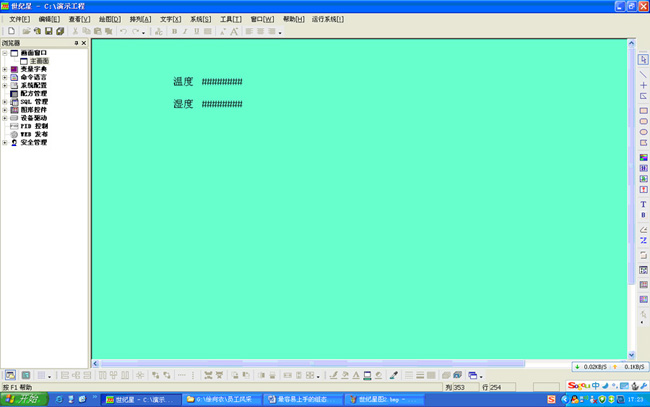

　　填好所需画面名称和属性，现在，画面就像一张白纸，世纪星如同你的画笔，您可以随意作画，见图3。





图 3



　　这样画面建好之后，接下来就要建立设备。

　　

第三步：建立设备

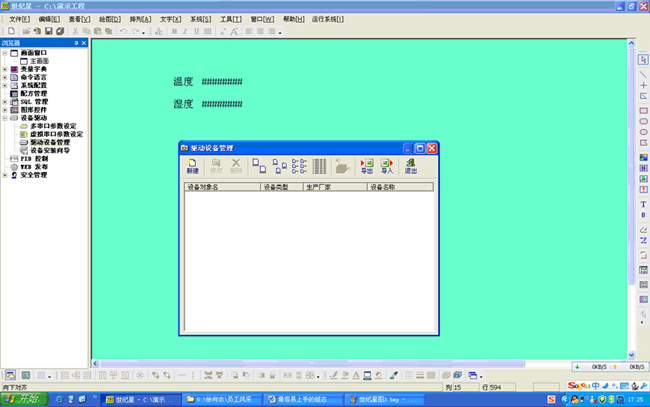

　　在开发系统左边的浏览器里找到设备驱动，在设备驱动里选择驱动设备管理，见图4。





图 4



　　新建设备完成之后，找到这次工程所用的设备驱动，见图5。





图 5



　　我们根据提示进行下一步的操作，设备便建立完毕，下一步就是“四建”中的最后一步——建立变量。

　　

第四步：建立变量

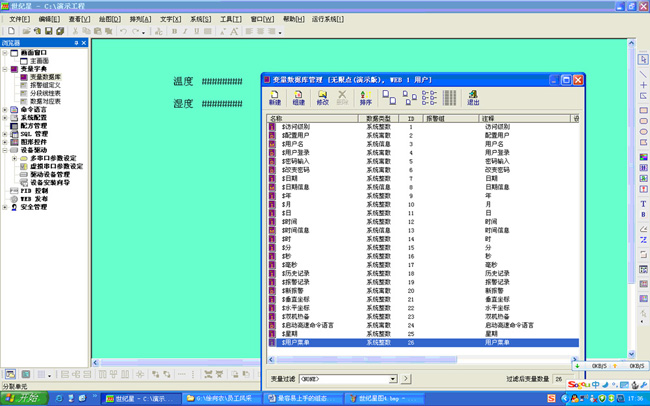

　　和建立设备一样，在开发系统左边的浏览器里找到变量字典，见图6。





图 6

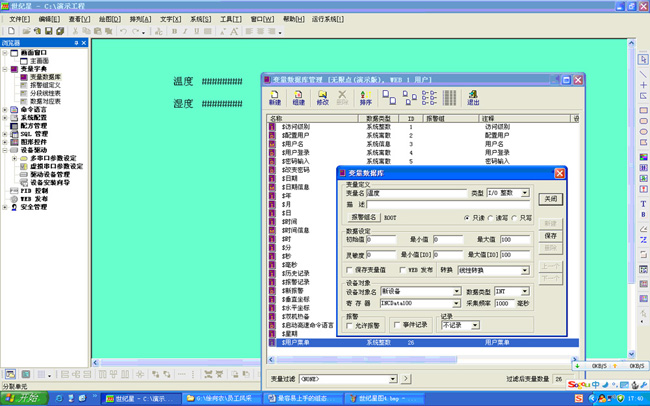

　　弹出变量数据库管理的画面，我们可以建变量把立变量，然后和设备联系起来，见图7。





图 7



　　这样，我们把这次工程的两个变量建好，之后就只剩下最后一步——动画连接。

　　

第五步：动画连接

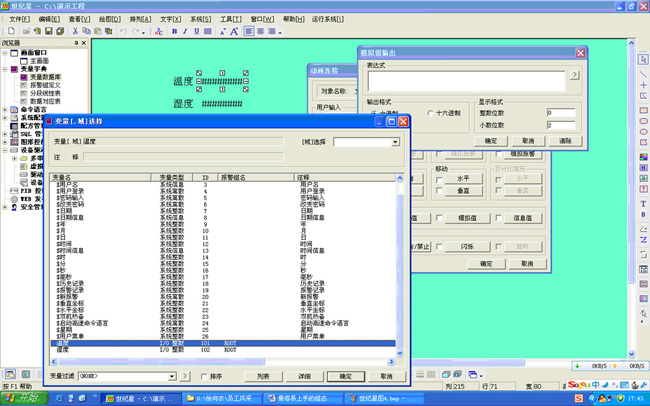

　　动画连接其实非常简单，只要双击变量连接的文本，就会弹出动画连接的对话框，见图8。





图 8

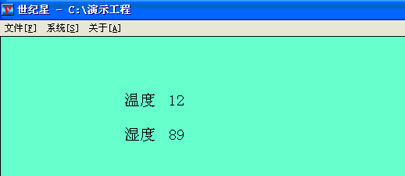

　　就这么简单，五个步骤轻松搞定一个数据采集的工程。见图9。





图 9



　　现在，让我们再一起回顾一下“四建一动”五个步骤：建工程、建画面、建设备、建变量、动画连接。具体在这五个步骤中还有哪些需要注意的细节问题，则是“世纪星培训营”第二季的主讲内容，大家尽请关注。
