【专题　应用】工业触摸屏概况及应用

　　工业触摸屏，是通过触摸式工业显示器把人和机器连为一体的智能化界面。它是替代传统控制按钮和指示灯的智能化操作显示终端。它可以用来设置参数，显示数据，监控设备状态，以曲线/动画等形式描绘自动化控制过程。更加方便、快捷、表现力更强，并可简化为PLC的控制程序，功能强大的触摸屏创造了友好的人机界面。触摸屏作为一种特殊的计算机外设，它是目前最简单、方便、自然的一种人机交互方式。它赋予多媒体以崭新的面貌，是极富吸引力的全新多媒体交互设备。

　　触摸屏有着良好的抗干扰特性与应用稳定性，在工业生产线乃至日常生活等不同应用环境下都有着广阔的应用前景，是目前电脑微型化应用的替代品。相信在不久的将来触摸屏一定会在工业控制领域发挥更为重要的作用。而我们对于触摸屏的深入研究与应用推广也就显得格外的重要。

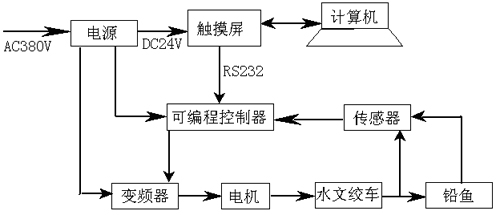

　　下面是一个关于触摸屏应用于水文测验控制中的实例，我们在触摸屏内设计了常用的电气控制按钮开关、指示灯、图形、指示仪表、数据表格等，由此来代替过去在控制台上布设的按钮、指示灯、仪表等，应用时直接用手指轻触屏内的按钮开关，来实现对测验设备的控制及测量结果的数据显示。触摸屏与其他测验设备的连接如图所示。

　　当触摸屏与可编程控制器、变频调速器等设备相连后，经过在触摸屏与可编程控制器内设置的程序，测验人员只需轻触屏幕即可实现对水文测验设备的控制，如吊箱的水平运行，铅鱼的垂直、水平运行等，吊箱或铅鱼运行路线及测验方式，可通过屏幕上的参数设置项预先设置好。测验过程、吊箱或铅鱼运行路线、测验结果，可通过屏幕上的图形、曲线直观地显示出来，较为重要的信息还可通过声、图给以提示、警示，测量的数据既可保存在触摸屏内部的掉电非易失数据存储器上，又可通过标准接口上传到后台计算机内。

和过去用按钮操作铅鱼运行的设备相比，主要优点如下：

　　1、通过触摸屏可设置自动、半自动、手动、洪水测量等几种测验工作方式。

　　2、在自动、半自动测验工作方式下。可通过触摸屏设置铅鱼测深、测速垂线的不同起点距位置。

　　3、可设置铅鱼测量的一些重要参数，必须的系数、常数等。

　　4、可实时显示所测河道的断面图形并且显示铅鱼在断面、水面的相对位置。

　　5、在自动测验工作方式下，系统可按照事先设置的铅鱼运行、测验方法由触摸屏控制，自动的进行起点距、水深、流速的测量并保存。

　　6、可在触摸屏上对图像监控系统进行调整、控制。

　　触摸屏在测验人员和控制设备之间架起了双向沟通的桥梁，通过在触摸屏内设置按钮、指示灯、对话框、组合文字、图表、测量数据等，来监控测量设备的运行状态，改变了过去测验人员根据控制设备面板上的一些信号指示灯和数字显示屏上所显示的字母数字，操作按钮来控制设备运行的做法，不但显示直观，故障率低，而且可大大提高工作效率，避免误操作。设计时让屏幕能明确指示并告知测验人员机器设备目前的运行状况，即便是新手也能根据屏幕显示及提示很轻松地操作整个测量控制设备。使用触摸屏，还可以使整个机器设备的配线标准化，简单化，减少了与之相连的可编程控制器等设备的I/O接口数量，不仅降低了生产成本，更主要的是可大大减少故障率，同时由于整个设备控制面板的小型化及高性能，也相对提高了整套设备的附加价值。
