【世纪星课堂】第十五讲 报警窗口



本次主讲内容为报警窗口。首先先建立一个新画面——报警窗口，选择替换式，点击确定。

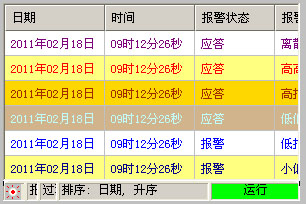

点击报警窗口按钮 画一个报警窗口，如图15-1所示：




图15-1

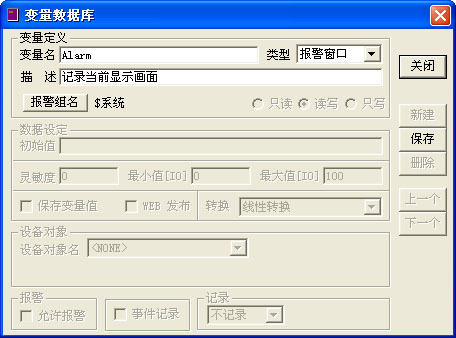

　　报警窗口需要数据支持，我们在变量数据库中新建一个变量，变量名师Alarm。类型是报警窗口，如图15-2所示：




图15-2

　　
　　双击报警窗口，弹出报警窗口配置对话框，点击报警窗口名，选择Alarm变量，窗口类项选择实时报警窗口，显示下有：显示标题，显示状态行，显示网格线，闪烁位应答报警，新报警发生时窗口自动滚动和新报警发生时图标闪烁，以上全部选中；在操作中有：允许报警应答，允许鼠标右键菜单，允许排序和允许运行配置，以上全部选中；刷新设定下包含：报警刷新时间设置为1000毫秒，数据刷新时间设置为1000毫秒，闪烁频率为1秒，访问权限为0。，如图15-3所示：




图15-3

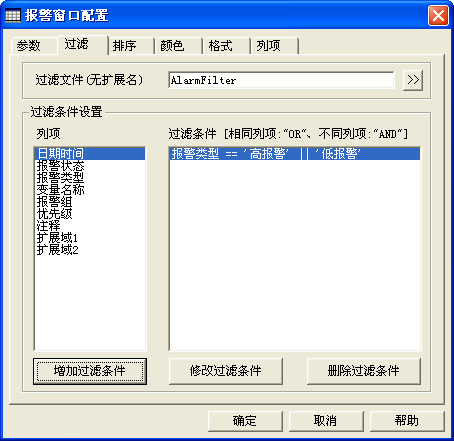

再看一下过滤，点击过滤标签，如图15-4所示：




图15-4

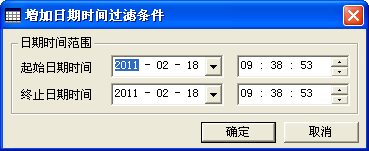

　　选择过滤文件，点击按钮可以选择过滤文件，我们选择系统默认的过滤文件，过滤条件可以增加、修改和删除。点击日期时间，点击增加过滤条件按钮，弹出日期时间过滤条件对话框，如图15-5所示，可以修改时间日期过滤条件：




图15-5

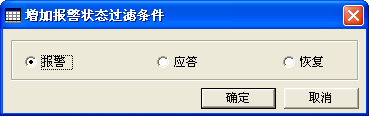

　　点击报警状态，点击增加过滤条件按钮，弹出报警状态过滤条件对话框，如图15-6所示，可以修改报警状态过滤条件。




图15-6

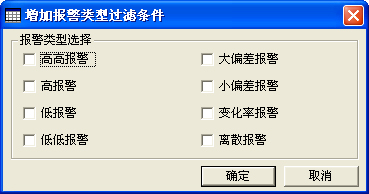

　　点击报警类型，点击增加过滤条件按钮，弹出报警类型过滤条件对话框，如图15-7所示，可以修改报警类型过滤条件。




图15-7

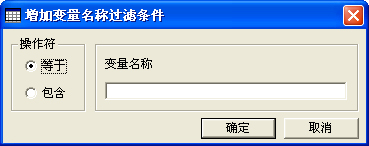

　　点击变量名称，点击增加过滤条件按钮，弹出变量名称过滤条件对话框，如图15-8所示，可以修改变量名称过滤条件。




图15-8

　　其他的过滤条件设置就不一一赘述了。

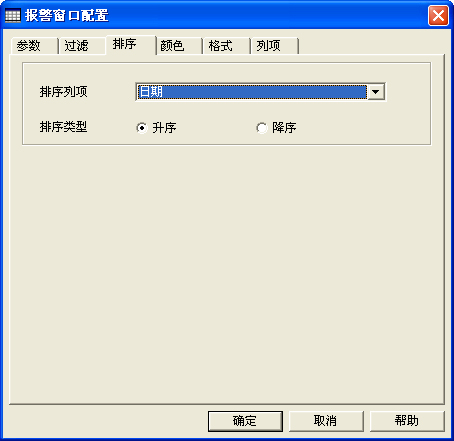

　　点击排序标签，如图15-9所示，可以选择排序列项，如日期，时间，报警状态，报警类型等等。也可以选择排序类型，升序或者降序。




图15-9

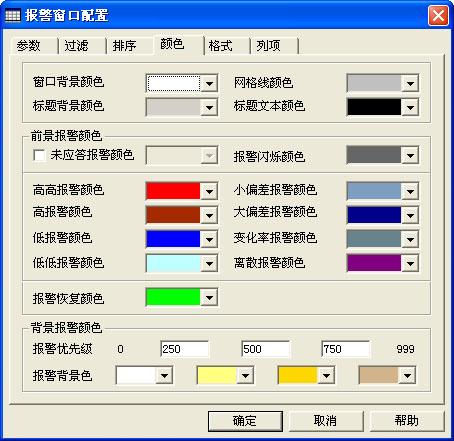

点击颜色标签，可以看到报警窗口的颜色配置，如图15-10所示：




图15-10

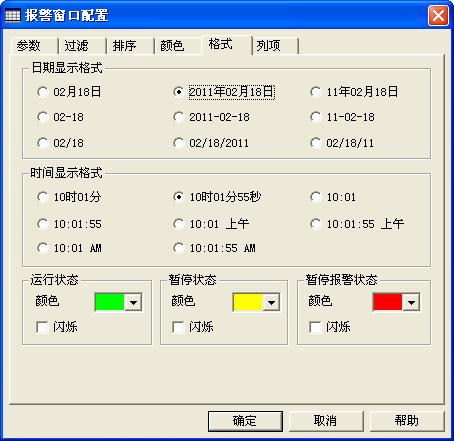

　　点击格式标签，可以选择日期显示格式，时间显示格式，和运行状态，暂停状态，暂停报警状态的颜色，如图15-11所示：




图15-11

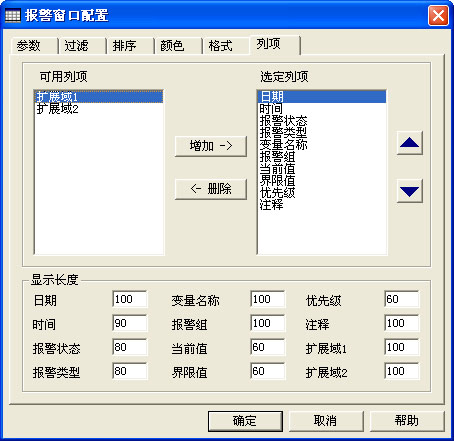

点击列项标签，可以增加也可以删除选定列项，并且可以设置显示长度，如图所示：




图15-12

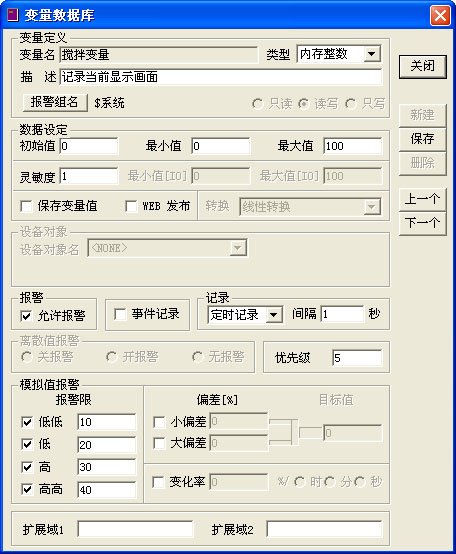

　　我们进入变量数据库，我们以搅拌变量为例，设置报警，选中报警，优先级为5，定时记录，间隔1秒，模拟值报警，低低报警为10，低报警为20，高报警30，高高报警40，如图15-13所示，点击保存。




图15-13

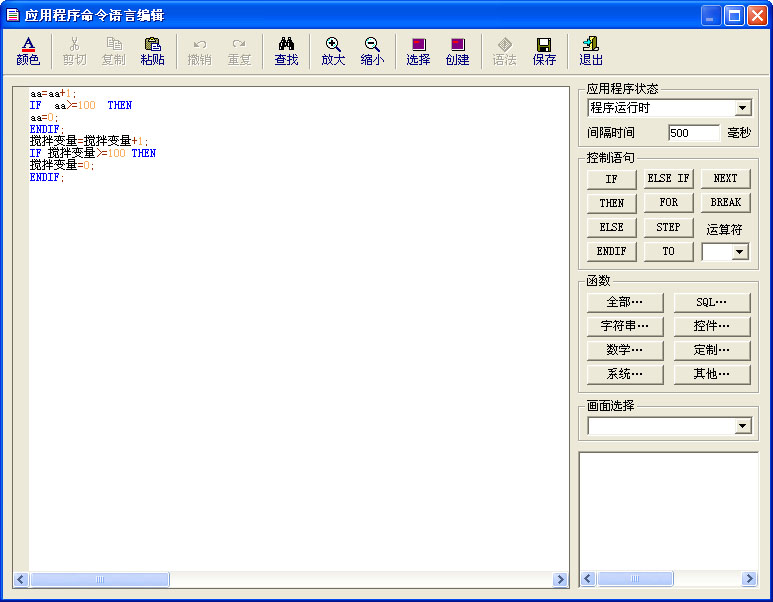

　　在应用程序命令语言里编辑，程序运行时，间隔时间为500毫秒，如图15-14所示，点击保存。进入运行系统。




图15-14

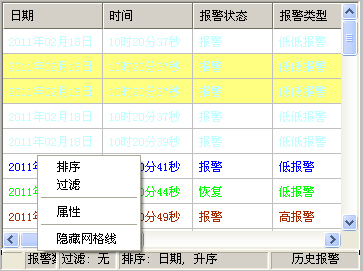

在运行系统报警窗口点击右键，可以修改报警运行状态，如图15-15所示：




图15-15

　　
　　下面讲一下历史报警窗口，画一个报警窗口，新建一个变量Alarm_h，类型为报警窗口。
　　双击报警窗口，选择报警窗口名，窗口类型为历史报警窗口，如图15-16所示：




图15-16

历史报警要设置报警记录配置，点击开发系统左边的系统配置下的报警记录配置，如图15-20所示：




图15-17

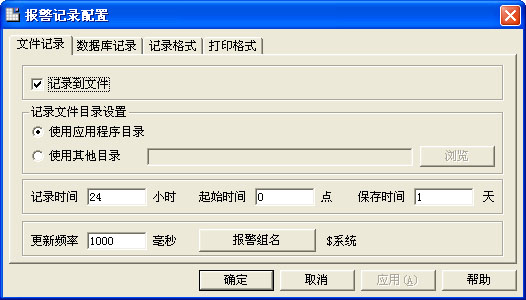

　　弹出报警记录配置窗口，在文件记录标签，选择记录到文件，其他的选项不变，如图15-18所示，点击保存，进入运行系统。



图15-18

在历史报警窗口上点击右键也可以进行状态配置，如图15-19所示：


图15-19

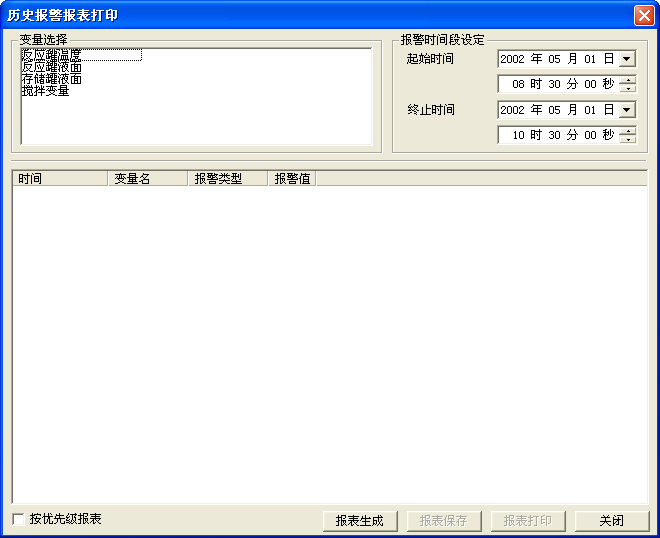

　　在世纪星运行系统文件-报表-历史报警报表，弹出历史报警报表打印窗口，可以设置报警报表打印的相关内容，如图15-20所示：




图15-20

　

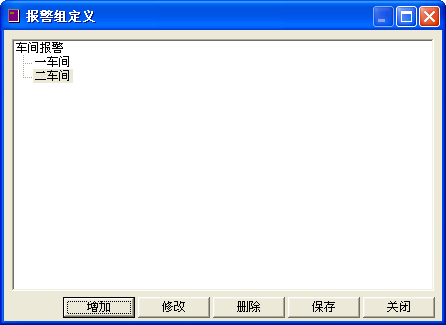

　　现在我们来介绍报警组，在开发系统，点击系统—报警组定义，弹出报警组定义窗口，我们可以对报警组进行定义，把根目录设为车间报警，点击确定，在车间报警下增加一车间，二车间，如图15-21所示：


图15-21

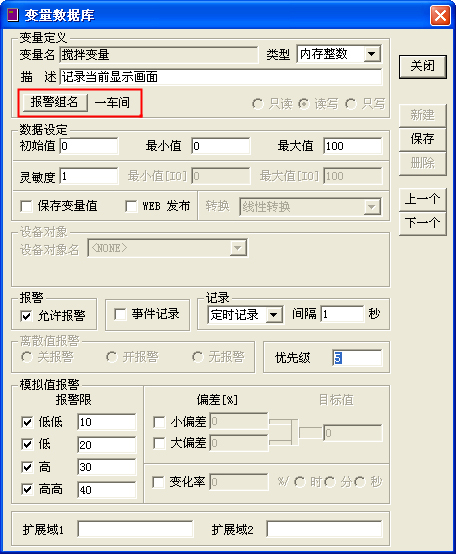

　　进入变量数据库—搅拌变量，点击报警组名，弹出报警组选择窗口，可以选择报警组名称，比如选择一车间，如图15-22所示：




图15-22

　　这一讲暂时到这里，尽情期待下期精彩内容。
