【技术前沿】奇妙的“移动”

技术部　严春艳

　　三维电影好看，三维动画也比二维的新鲜……可是当客户要求用世纪星实现三维效果时，乍一看好像有些困难。如何满足客户的这方面需求，我开始下面的各种尝试。
　　这个要求的提出，也是客户为了满足其自身客户的需要，希望在演示时有最好的效果。一个三维平台，XYZ每个坐标轴都有一个步进电机，可以使三维平台上的物体进行移动。这是一个三维空间的效果。
　　我们的世纪星能完成吗？带着疑问，再一次打开熟悉的世纪星开发系统，寻找可以完成这个任务的各种可能。
　　为做这个测试，恨不得把小学数学一股脑倒出来。各种方法都试过之后，才发现原来用世纪星的“移动”功能就可以解决这个问题。
　　接下来，我们见证一下这个“移动”的奇妙效果。

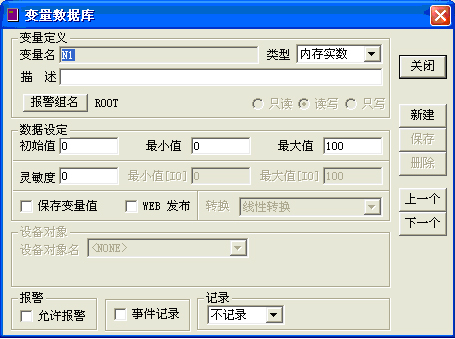

首先，建立三个实数变量，分别表示X、Y、Z的位移，分别用N1、N2、N3命名，如图1：


图1

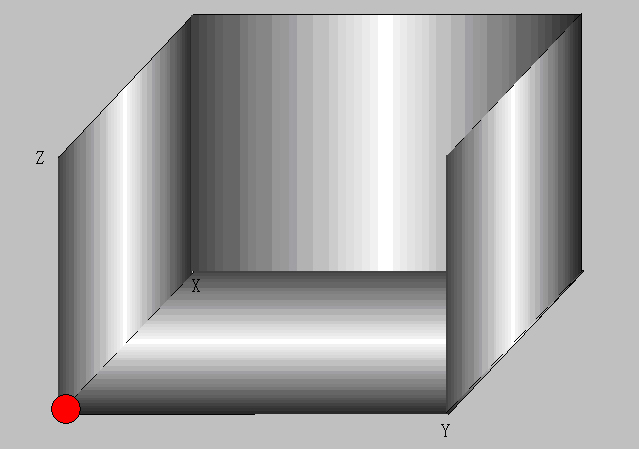

接下来，画一个三维平台以示意，如图2：


图2

从上图可知，我定义的垂直轴是Z轴，水平轴是Y轴，水平向里的轴是X轴。

　　X轴方向：小球在原点时，坐标是（463,420），在移动到X轴的最顶端1位置处时，小球坐标为（596,284），水平向右移动了133个像素，垂直向上移动了136个像素。
　　Y轴方向：小球在原点时，坐标是（463,420），在移动到Y轴的最顶端2位置处时，小球坐标为（848,420），水平向右移动了385个像素，垂直向上移动0像素。
　　Z轴方向：小球在远点时，坐标是（463,420），在移动到Z轴的最顶端3位置处时，小球坐标为（463,170），小球向右移动了0像素，垂直向上移动250个像素。

　　由以上得出这样的结论，在X轴方向上，小球每移动一个单位，则向右移动1.33个像素，垂直向上1.36个像素；在Y轴方向上，小球每移动一个单位，则只会水平向右移动3.85个像素；在Z轴方向上，小球每移动一个单位，小球垂直向上移动2.5个像素。

　　接下来，只要将原点处的小红球加入动画连接，运行起来之后就可以看到奇妙的“移动”。

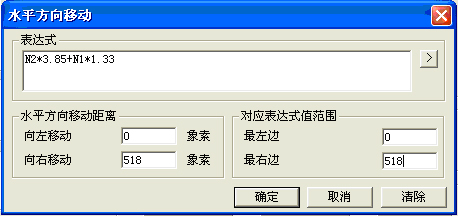

 水平移动的表达式图

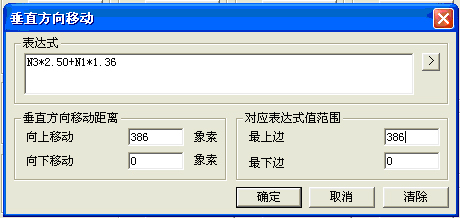

垂直向上移动的表达式图

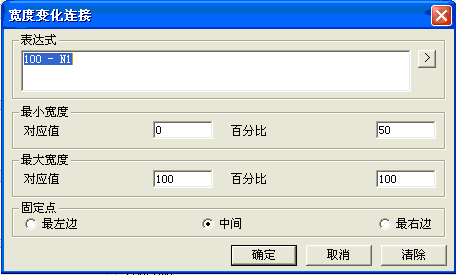

　　如果想让小球的效果更加鲜明一些，可以将YZ轴看成一个平面，小球在延X轴变化时，大小会发生相应的变化。听起来复杂，可在世纪星上实现很简单。只需要在动画连接大小变化里添入表达式即可，如图3。

图3

图4

　　这样，我们便实现了奇妙的移动效果。
