【与世纪星同行】和平制冷：积极推进罐区网络信息化监管

选题策划：本刊编辑部　执行：罗佳 李加佳 　文：李加佳

　　北京和平制冷工程有限公司　是美国开利空调在中国最早的合作伙伴。

　　曾为中国妇联中心，外交部大楼，国贸一期等许多著名大厦写字楼完成中央空调项目。

　　拥有坚实的技术力量，其总工程师曾任清华大学暖通系主任，后为建工学院系主任，退休后来到公司，众多工程由他把关。如今，公司的空调节能改造工程做得有声有色。

　　世纪长秋祝愿北京和平制冷工程有限公司业务蒸蒸日上，双方合作更加紧密。

　　今年3 月份以来，我国部分地区陆续出现“电荒”现象，有专家预测今年的电力缺口总量可能超过历史上最严重的2004年，达到4000 万千瓦左右。严峻的形式掀起了新一轮关于用电问题的大范围思考，高能耗企业整改、电企改革、电价改革以及拉闸限电等问题牵涉其中。

　　其实，我国的发电量并不低，但供电峰谷差较大，因为发电过程是生产、输送、分配和使用同时完成，不能储存，因此造成高峰期电力不足，而低谷期电力浪费的用电不平衡问题，那么，有没有办法能将低谷期的发电量储存起来呢？

　　北京市和平制冷工程有限公司（以下简称“和平制冷”）正在研发的“冰蓄冷”项目中央空调，解决了这一难题，它利用时间差实现“削峰填谷”，完成空调的节能改造。我们采访到该工程主要负责人之一张广义工程师（以下简称“张工”），请他将为我们详解这个项目。

初探“冰蓄冷”

　　“把一天24小时分为三个时段，谷期电价是峰期电价的四分之一，谷期制冰储存冷量，供给峰期使用”，“冰蓄冷”正是巧妙地利用这一时间差打了场漂亮的节能仗。

　　早在1997年，和平制冷便开始关注“冰蓄冷”项目，“当时就是看准市场潜力和发展趋势”，虽然后来因为很多原因，项目未能最终推向市场，但张工认为，以“冰蓄冷”为代表的节能技术将是解决电力紧张的重要手段之一。

　　这几年，我国电力工业发展很快，2005年已经突破5亿千瓦，但却未能缓解电力紧缺问题。特别在夏季，为了维持舒适的温度需求，更多的空调机组投入运行，再加上原有耗电的照明、电梯、电脑以及其他各种设备，使得日间对电量的需求大大增加，不少地方不得不拉闸限电，而在晚间，人们入睡之后，用电量将至最低，但输送的电量没有减少。因此，高峰不足与低谷过剩的矛盾尤为突出。

　　和平制冷最初依靠引进美国设备，开启自行研发“冰蓄冷”的进程。2005年左右，一次偶然的机会让张工遇上《世纪星组态软件》。一位贵州的工程商到北京做空调节能改造工程，使用组态软件实现对工程项目的数据搜集和实时监控。张工在与工程商接触中发现利用组态软件制作的工程界面精美，功能全面，可以运用到手头上许多项目的开发。张工相中的便是《世纪星组态软件》，当时世纪长秋公司在海淀区上地，张工亲自到公司购买了一套软件。

　　这些年，张工一直在为《世纪星组态软件》与“冰蓄冷”项目结合做准备，他经常浏览世纪星网站、查阅世纪星月刊等宣传资料，潜心学习。终于，“冰蓄冷”

项目于去年研发成功，张工在世纪星技术部刘工的协助下，开发出精美的工况界面，世纪星在运行中表现出色。

将低碳进行到底

　　在“冰蓄冷”项目上取得成果之后，和平制冷趁热打铁，利用自己强大的技术人才优势，启动了另外一个低碳节能项目——利用空调对锅炉进行节能改造。

　　和平制冷属于集团公司，拥有自己的物业公司，旗下管理着集团公司所在地龙绍衡大厦和一个居民小区。物业每天利用260千瓦的电锅炉供应小区的生活用水。张工告诉我们，电锅炉的能效比是0.9（消耗1千瓦的电量制出来的冷量只有0.9千瓦），而空调制出热水，能效比是4。很明显，同样的电耗下空调制出的热水更多，因此更为节能。

　　和平制冷正是利用这个原理进行电锅炉的节能改造。“昨天我们运行到晚上五点多钟，水温在晚上达到60多度，我那一箱水是60吨的大水箱，现在灌了35吨水。”张工利用《世纪星组态软件》实现定时功能：谷期时制热水，储存于水箱内，供峰期使用。这样“削峰填谷”的节能技术大大降低了运行费用。

　　目前，该项目仍处于试运行阶段，但公司领导对这项节能技术信心十足，“现在能源费用越来越高，要是把所有的电锅炉都改成这个，那效率肯定很好，市场也很大。”张工还透露，公司下一个目标是大楼的取暖节能改造，大有将低碳进行到底的决心。

详解“冰蓄冷”系统

　　在张工的带领下我们来到龙绍衡大厦地下二层，冰冷的空气侵透出来，我们与“冰蓄冷”机组的真身终于得以相见。两台OR E 主机、容积达13 0 多吨的储冷箱、压缩机、板换以及各种纠缠的管道，组合成庞大的“冰蓄冷”机组。

　　夜晚，因为使用乙二醇溶液制冰，负4 度左右便能结冰，所以储存的冷量更多。“冰制出之后，经过压缩机、氟（与普通空调机组一样），来到一个相当于蒸发器的装置，乙二醇溶液通过管道，从蒸发器里流过，冷量被带走，然后，通过搅拌棒把冰搅拌下来，使用时，我们有摄像头，可以看到冰的储存量。水箱里的冷量被取出后，通过板换换热，就能在大楼里制冷。”张工告诉我们，白天高峰期取冷
时只需运行两台水泵，一个水泵把乙二醇溶液从储冷箱内取出来，在板换里循环，另外一个水泵，让系统里的水在板换里循环，这样冷热量交换就达到了制冷的目的。

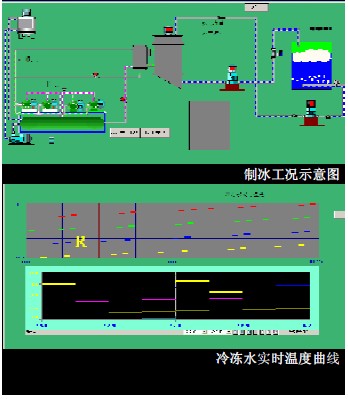

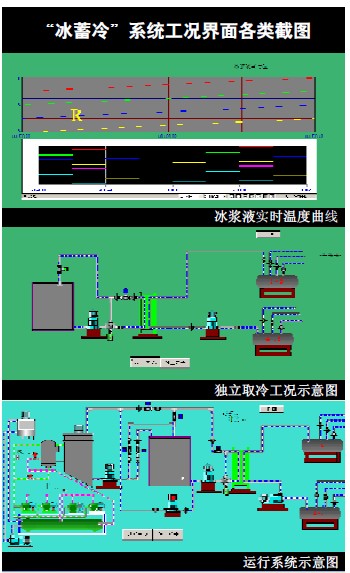

　　走进机房控制室，我们看到了张工利用《世纪星组态软件》制作的工况示意图，图中清晰地还原控制室外的“冰蓄冷”机组。他制作了三个工况：一个是空调制冷工况，可以代替普通的空调机，做空调使用；一个是制冰工况；还有一个是独立取冷工况。

　　在独立取冷工况界面图中可以看到两个水泵，进行板换的两次换水，白天高峰期只用运行这两个水泵，节能效果非常明显。在冷冻水温度曲线图中，可以设定PID输出，数据便可以全部显示，同时，你可以点击设定温度值，确定之后，PLC便会接受到设定的温度。还有压力曲线等各种数据皆可在《世纪星组态软件》中一一设定。
