【世纪星培训营】变量数据库的使用：新建变量

销售部 徐向农

大家好，欢迎来到“世纪星培训营第6季”！

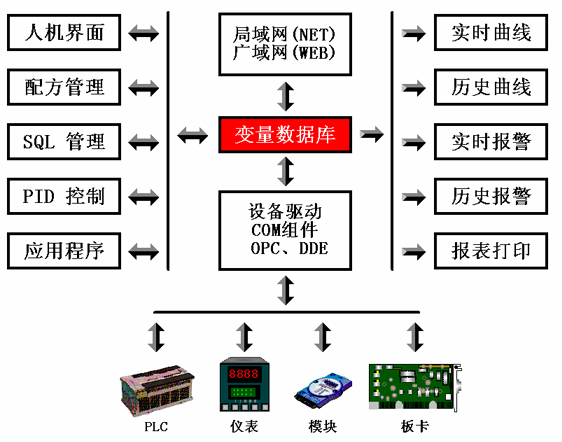

　　前面几讲介绍如何用世纪星组态软件新建工程、画面制作、新建设备。大家都知道世纪星组态软件的基本功能是数据采集和监控，监控过程其实也是数据处理的过程，要想处理这些需要的数据，首先要把数据采集到世纪星组态软件中，如何能使新建设备上的数据采集至世纪星组态软件中？这就涉及到世纪星的核心组成部分——变量数据库，也就是变量数据库里的变量和硬件设备进行数据交换，从而采集数据，再对数据进行处理，见图一：

图一

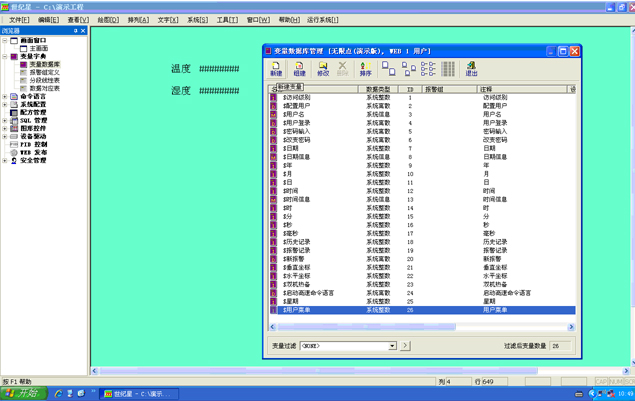

　　根据上一讲的内容新建变量，打开世纪星组态软件的开发系统，在左边浏览器的变量字典里点击变量数据库，见图二：


图二

再点击变量数据管理的左上角按钮新建，会弹出新建变量的对话框，见图三：


图三

　　然后根据项目的需要给变量起个名字，世纪星的变量命名可以是中文，字母，中文和字母后加数字，但不能将数字作变量或者在中文和字母的前面加数字。

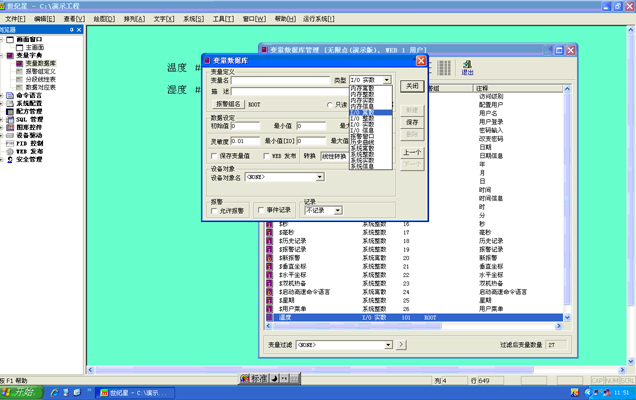

　　如果这个变量已经明确是要和硬件进行数据交换，在变量类型栏选择I/0变量，它包括I/0离散、I/0整数、I/0实数、I/0信息，见图四：


图四

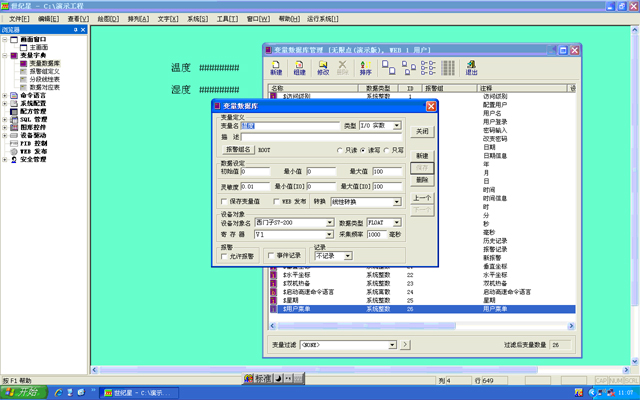

　　根据硬件中实际变量类型来定，比如要采集西门子PLC S7-200数据存储块V区的第一个通道数据，通道接收的是一个温度传感器传来的温度信号，可设置如下，见图五：


图五

　　这样一个采集温度的变量基本上快建立完毕。

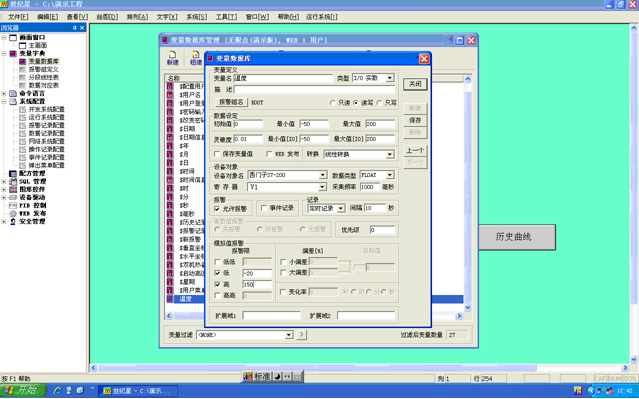

　　下面再根据项目的实际需要配置下变量的初始值，还有变量工程值（即量程、变量在数据库中的最小值和最大值）的最小值和最大值以及I/O变量的最小值和最大值，再考虑通讯中断时是否保存变量值、变量是否允许报警、变量是否记录，见图六：


图六

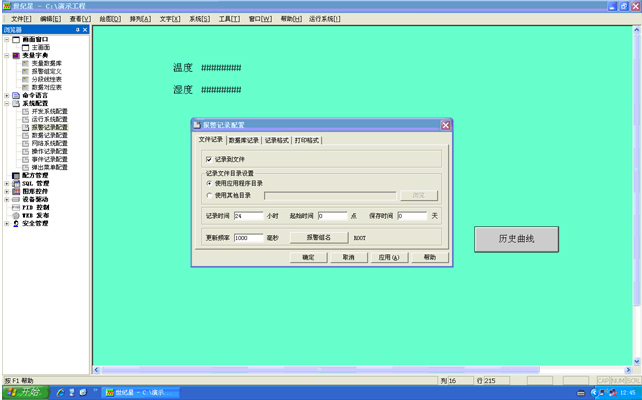

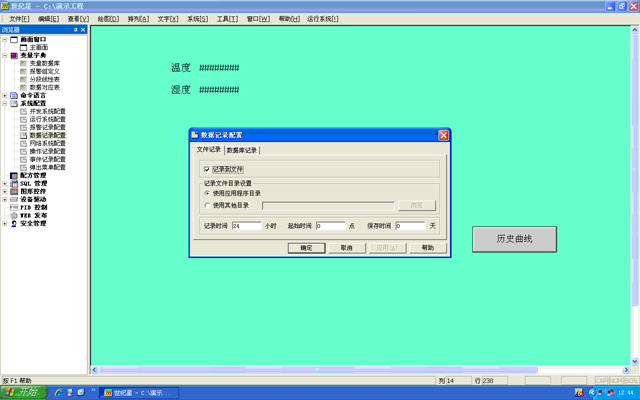

　　这里要注意，变量记录一般直接记录到文件或者标准数据库里，还需要到系统配置里，允许这些变量记录文件或者指定的数据库里，否则数据还是没有记录。见图七、图八：


图七


图八

　　现在变量已全部配置成功，接下来要对这些数据进行处理，详细内容，我们将在下期再为大家精彩呈现。
