【世纪星课堂】第二十讲　棒图和带图

　　我们先新建一个画面，名称为棒图和带图，进入图形控件选择，选择曲线图表控件里面的棒图，如图20-1所示：


图20-1

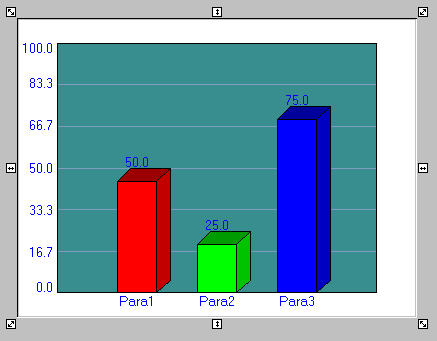

画一个棒图，如图20-2所示：


20-2

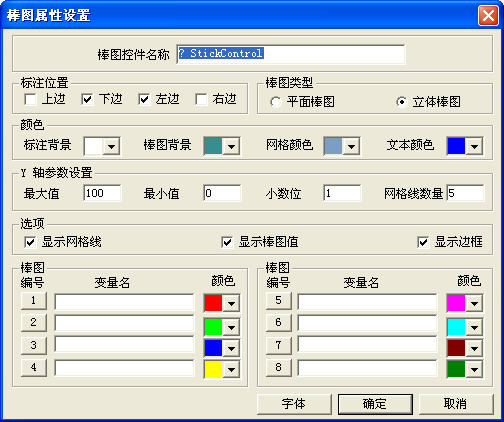

双击棒图，弹出棒图属性设置对话框，如图20-3所示：


20-3

　　棒图控件名称为StickControl，标注位置选择下边和左边，棒图类型选择立体棒图，颜色属性中标注背景，棒图背景，网格颜色，文本颜色都可以选择，Y轴参数设置，最大值为100，最小值为0，小数位为1，网格线数量为5。可以选择显示网格线，显示棒图值，显示边框。我们设置棒图的变量，选择点击1，弹出变量选择对话框，选择aa变量，点击2选择搅拌动画变量，在同一个棒图可以选择八个变量，如图20-4所示：


20-4

点击确定，保存。
添加文本######，双击，模拟值变量选择aa，再输入文本######，模拟值选择变量搅拌动画，点击保存，如图20-5所示：


20-5

　　进入系统配置-运行系统配置，初始窗口切换到棒图和带图，确定，保存，进入运行系统，就能看到棒图的变化。

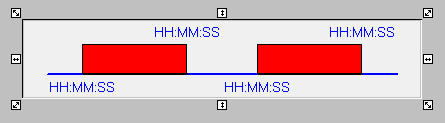

　　再次进入曲线图表控件，选择带图，画一个带图20-6，如图所示：


20-6

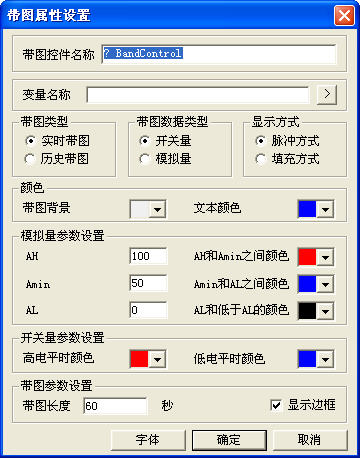

双击带图，进入带图属性对话框，如图20-7所示：


20-7

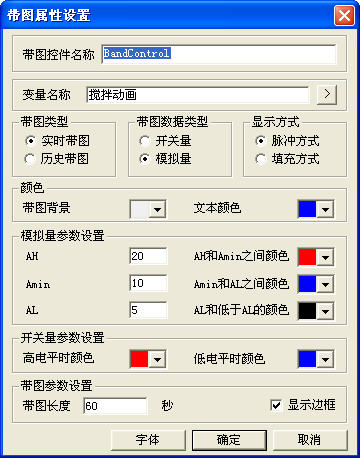

　　控件名称为BandControl，带图类型有实时带图和历史带图，带图数据类型可以为开关量和模拟量，显示方式有脉冲方式和填充方式两种，我们再变量名称中选择一个搅拌动画的变量，带图类型选择实时带图，数据类型选择模拟量，显示方式为脉冲方式。可以设置带图背景颜色和文本颜色。模拟量参数设置AH设置为20，Amin设置为10，AL为5，AH和Amin之间的颜色为红色，Amin和AL直接按的颜色为蓝色，AL和低于AL的颜色为黑色，带图长度显示时间为60秒，选中显示边框，如图20-8所示：


20-8

点击确定，保存，进入运行系统，可以看到图表的变化
