【世纪星课堂】第七讲 图形画面控件（二）



我们首先介绍一下位图功能，点击位图按钮，画一个框，如7-1所示：





图7-1



　　点击右键导入图素，选择一个位图，我们看看所有支持的文件类型，有bmp，gif，jpg，png等，点击打开，如图7-2所示：





图7-2



　　在图上点击右键，在这里可以拷贝点位图，显示原始大小点位图，透明点位图。我们还可以在屏幕点击右键选择截取点位图，在点位图上截取需要的一部分，比如说我们想要一小块，选中，移开，删除大的位图。如图7-3所示：





图 7-3

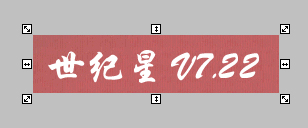

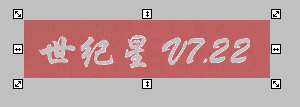

　　在这个位图上点击透明点位图，在工具栏可以通过按钮 选择透明的颜色。世纪星是白色的，这个功能把白色变成透明的，显示背景颜色，如图7-4所：





图 7-4

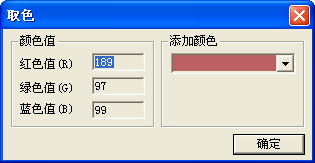

　　我们再看一下取色这个功能，在工具栏点击取色按钮，我们可以取屏幕上的颜色，点击之后会弹出取色对话框，如图7-5所示：





图 7-5

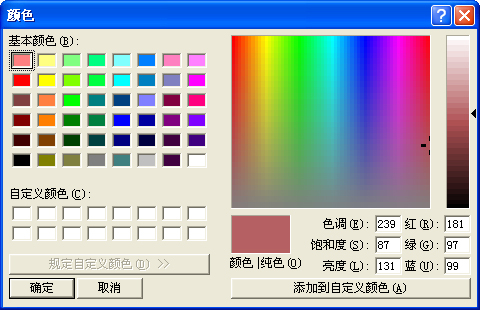

　　点击添加颜色下拉菜单的更多颜色，出现颜色对话框，如图7-6所示：





图 7-6



　　在这里点击添加自定义颜色，可以把选中的颜色添加到自定义颜色中，如图7-7所示：





图 7-7

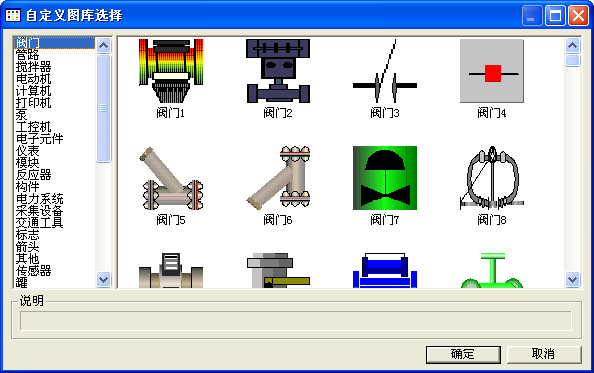

　　再介绍一下自定义图库，点击自定义图库按钮，可以看到很多自定义的图库，管路、阀门等等，如左侧图7-8所示：





图7-8



　　我们选择一个电动机，比如说选择电动机22，如图7-9所示：





图 7-9



　　这里面用到分裂单元的功能，点击工具栏的分裂单元按钮，这个电动机图形就分裂成一个个小的部分，如图7-10所示：





图 7-10



　　比如说我们想去掉一部分，只要选中这部分，然后删除它，如图7-11所示：





图 7-11

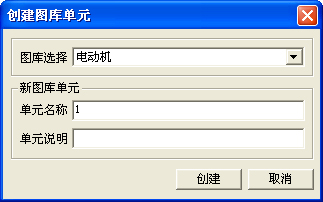

　　然后再选中图形，点击合成单元按钮，在图形上点击右键，创建自定义图库，弹出创建图片单元对话框，图库选择，选择电动机，单元名称为1，如下图7-12所示：





图 7-12

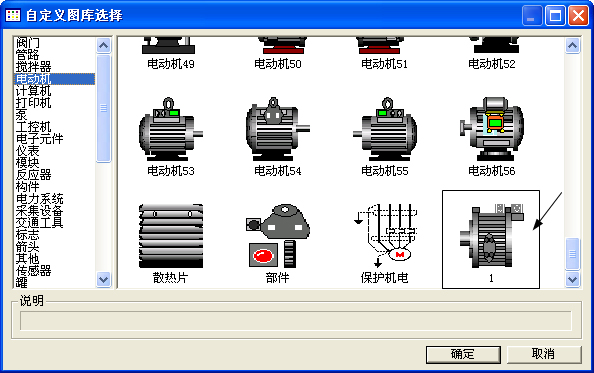

　　点击创建，再进入自定义图库，选择电动机，就能看到新建的电动机，如图7-13中箭头所示：





图 7-13

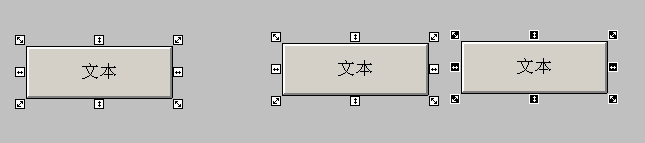

　　下面再介绍一下图形的排列，画两个文本按钮，两个全部选中，先介绍一下焦点的概念，其中一个按钮反白的显示就表示它是焦点，所谓的向左对齐，水平向中对齐，向右对齐这些概念，都是以焦点为基准的，当然焦点也可以切换，我们按ctrl键，鼠标左键点击两下左边的按钮，焦点就转移过来了，如图7-14所示：





图 7-14

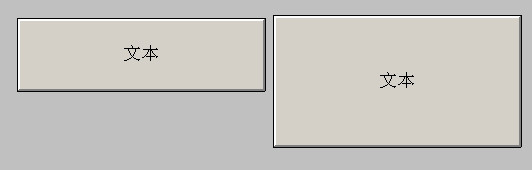

　　我们选择向下对齐按钮就是以左侧的文本按钮为标准的，如图7-15：





图 7-15



　　再点击向上对齐按钮，如图7-16所示：





图 7-16

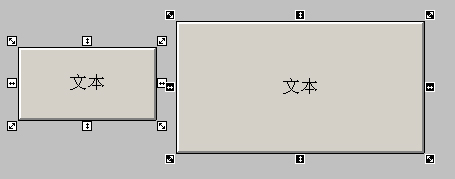

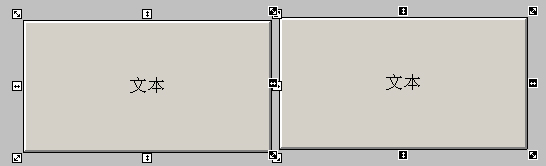

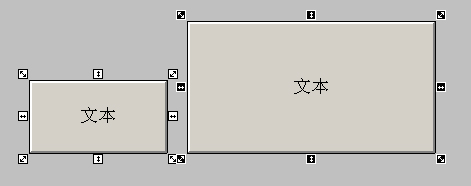

　　还有一个按钮是宽度相同，点击一下，另一个按钮就与焦点按钮宽度相同，如图7-17所示：





图 7-17

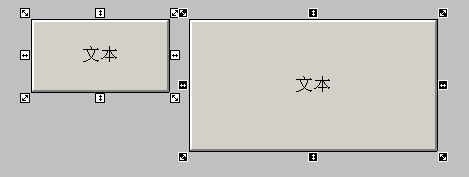

　　点击高度相同，另一个按钮就与基准按钮高度相同，它们的大小就是一样的，如图7-18所示：





图 7-18



　　我们再画一个按钮，全部选中，点击高度宽度相同按钮，则都以基准按钮大小相同，如图7-19：





图 7-19



　　点击水平等距按钮，则三个按钮水平等距，如图7-20所示：





图 7-20

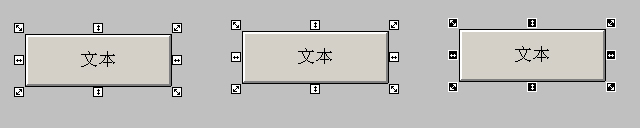

　　选择向上对齐，再选择向中间对齐，三个按钮都重叠在一起，如图7-21所示：





图 7-21



　　我们再画一个矩形，移出一个文本在矩形上，我们并看不到这个按钮图素，如图7-22所示：





图 7-22



　　我们点击图素前移，图素就出现了，如图7-23所示：





图 7-23



　　图素后移，图素又隐藏了，如图7-24所示：





图 7-24



　　这一章暂时讲到这里，请继续关注下面的课程内容。
