【世纪星课堂】第十讲 动画连接（下）



　　下面我们做一个滑动杆的动画连接，先画一个矩形，在矩形上面加入文本，改变文本为滑动杆，如图10-1所示：





图 10-1



　　新建一个变量——滑动杆，让类型为内存整数，保存，如图10-2所示：





图 10-2

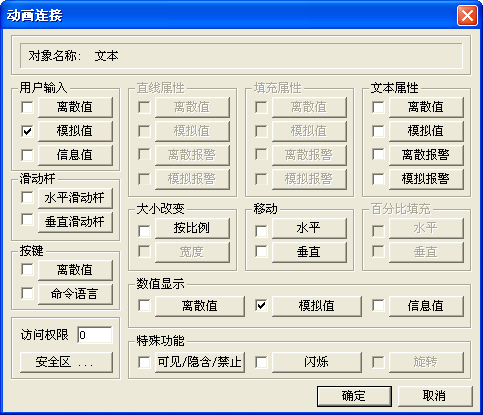

　　在滑动杆后面的文本做一个动画连接，让它显示滑动杆，同时选中用户输入，如图10-3所示：





图 10-3

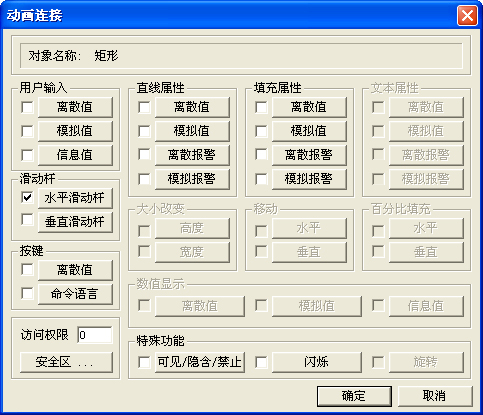

　　在矩形的动画连接上，我们可以选择水平滑动杆，设定相应的数字，如图10-4所示：





图 10-4



　　保存一下，进入到运行系统。在模拟值输入50，滑动杆滑动到50，输入100，滑动杆滑动到100。拖动滑动杆，模拟值也会随之变化。

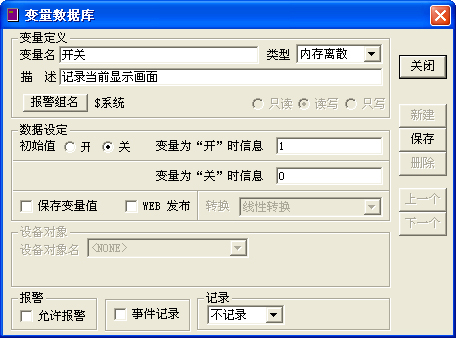

　　关闭运行系统，进入开发系统。我们再画一个按钮，变量名为开关，再建立一个开关变量，类型为内存离散，初始值为关，保存关闭，如图10-5所示：





图 10-5

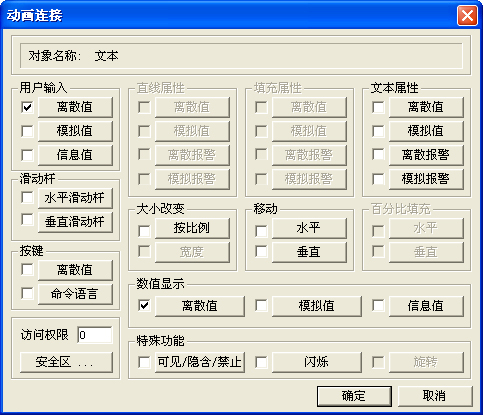

　　把上面的文本改成开关，后面的文本对应动画连接选中离散值，如图10-6所示：





图 10-6



　　建立开关按钮的动画连接，变量为开关，可以选择激活键，有效功能选择切换，确定，保存。进入到运行系统，点击开关，可以看到模拟值在0和1之间变化，按用户选择的激活键和按开关的作用一样。





图 10-7

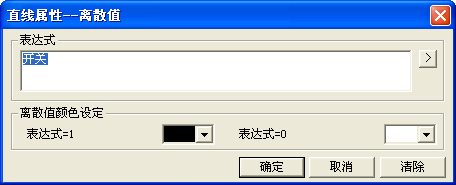

　　退出运行系统，进入开发系统，再画一个矩形，双击，在动画连接里点击直线属性，选择以前建好的开关变量，表达式是1的时候让它是黑色，表达式为零的时候让它是白色，如图10-8所示：





图 10-8

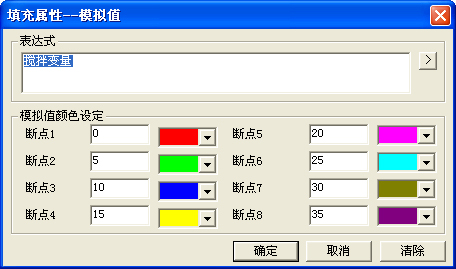

　　我们再选一个填充属性，模拟值，选择搅拌动画变量，断点1-8就设置为：0,5,10,15,20,25,30,35。颜色不变，点击确定，保存，如图10-9所示：





图 10-9



　　进入运行系统，矩形颜色会随着搅拌动画的变化而变化。

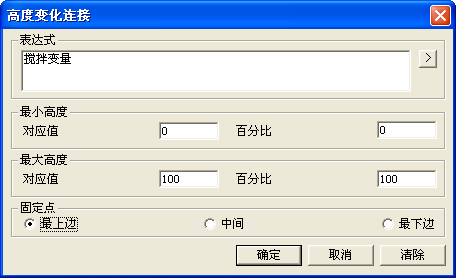

　　关闭运行系统，进入开发系统，再画一个小的矩形，双击，我们让它进行大小改变的动画连接，点击高度，表达式也是搅拌动画，选择固定点，选择最上边，确定，保存，如图10-10所示：





图 10-10



　　进入运行系统，随着搅拌动画的增加，这个矩形逐渐向下改变高度。

　　在开发系统，点击自定义图库，选择一个交通工具拖车1，如右侧图10-11所示：





图 10-11

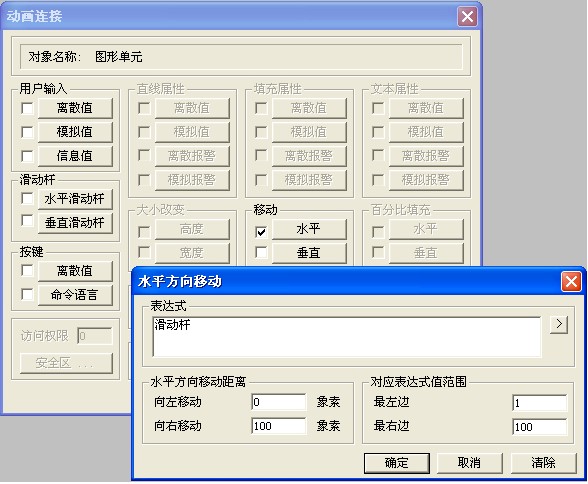

　　双击，选择水平移动，选择滑动杆变量，保存，进入运行系统，如下图10-12所示：





图 10-12



　　动画连接的内容介绍到这里，请继续关注下期其他内容的讲解。
