【世纪星培训营】如何查看工程中的历史数据——组态报表模板的使用

销售部 徐向农

　　有关如何查看工程中的历史数据，在前几季已为大家详细介绍，今天的培训营主题是关于组态报表模板的使用。
　　用世纪星组态软件的打印历史数据报表函数生成历史数据报表，此报表除了可以选择变量，报表样式是无法修改的，我们称之为标准报表。而工业生产中每个现场产生的数据都不一样，要生成的报表格式也不相同，那非标报表如何生成？世纪星组态软件提供了组态报表模板，它的使用和Excel类似，非常方便，可以根据客户的需要设计报表格式。

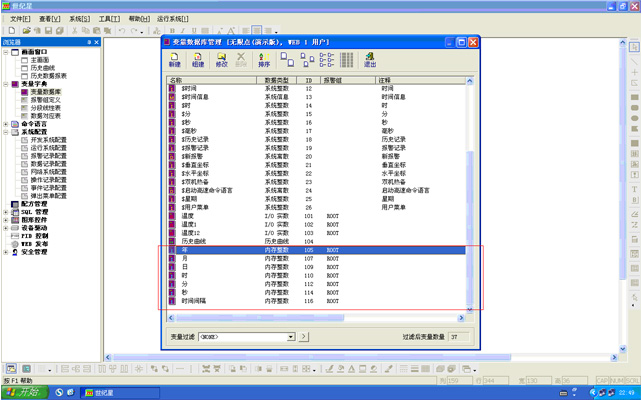

　　下面是关于组态报表的具体使用，首先建几个和报表查询要用到的变量，见图一：

图一

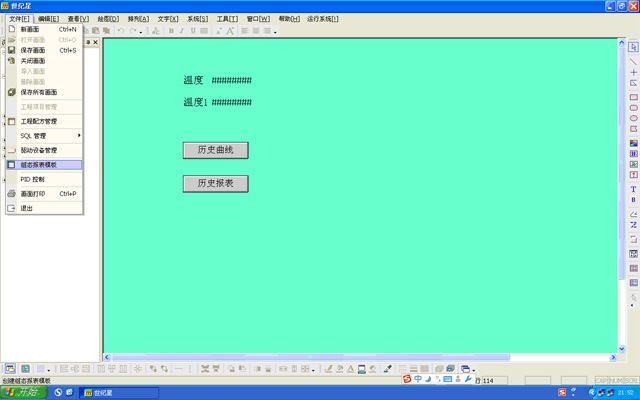

　　再打开组态报表模板编辑报表，从“文件”菜单选择“组态报表模板”见图二：

图二

　　打开组态报表模板，进入组态报表的编辑状态，见图三：

图三

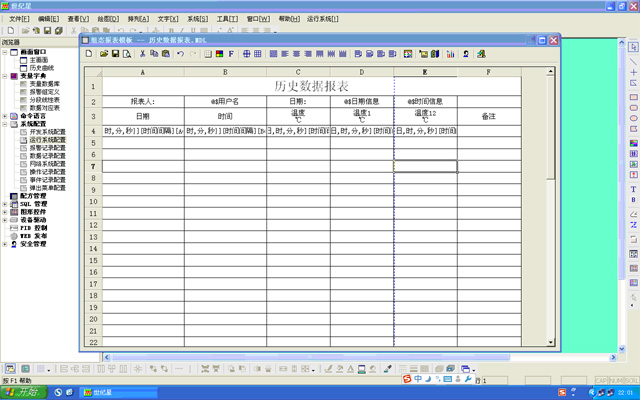

　　再根据客户的需求编辑好报表格式，见图四：

图四

　　这里要注意的是：在单元格内设置变量历史数据的格式——@[变量名][起始时间][间隔][区域][排列]
@：为固定格式，逗号等符号必须为英文半角；
[变量名]：指该变量有记录属性且在系统配置中选择了允许记录的变量。
[起始时间]：起始时间格式为"年,月,日,时,分,秒"，可以是整数、整数变量。
[间隔]：单位为秒，整数、整数变量，如一小时则为3600。
[区域]：指如"A1:A24"（表示从A1到A24的24个单元）字样。
[排列]：为0时，表示纵向排列，为1时表示横向排列，要注意区域也有作相应的调整。

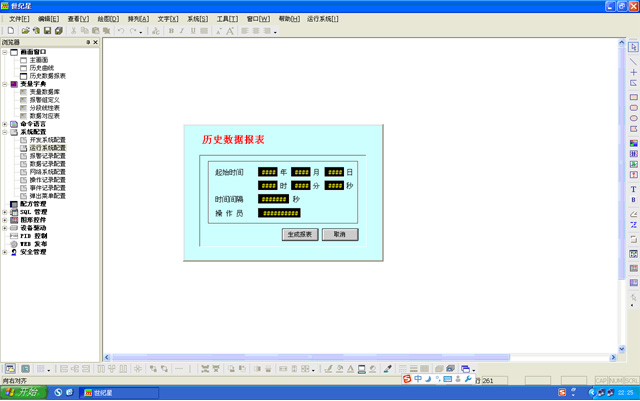

　　这样，组态报表模板已经编辑完毕，现在做个查询报表的画面，根据时间条件查询变量的历史数据，见图五：

图五

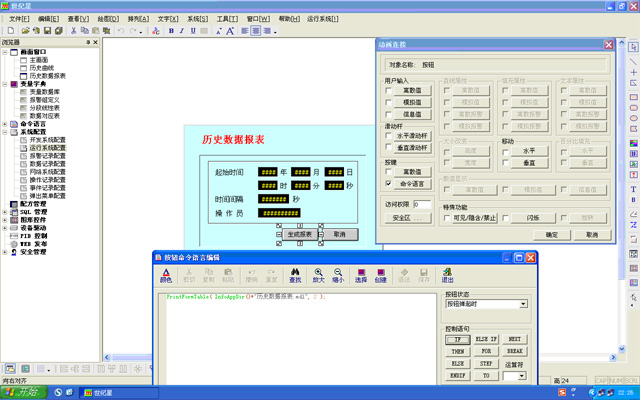

　　画面做好后，需要对输入的时间：年、月、日、时、分、秒，以及时间间隔和用户做动画连接，同时做个按钮将刚才制作好的组态报表模板调出来，并把要查询的条件（年、月、日、时、分、秒，以及时间间隔和用户）插入到组态报表模板中，见图六：

图六

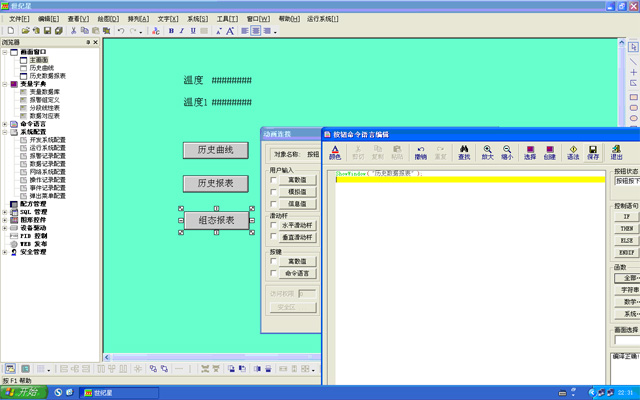

　　在主画面上做个链接，将配置历史数据查询报表的画面调出来，再将查询历史数据报表，见图七：

图七

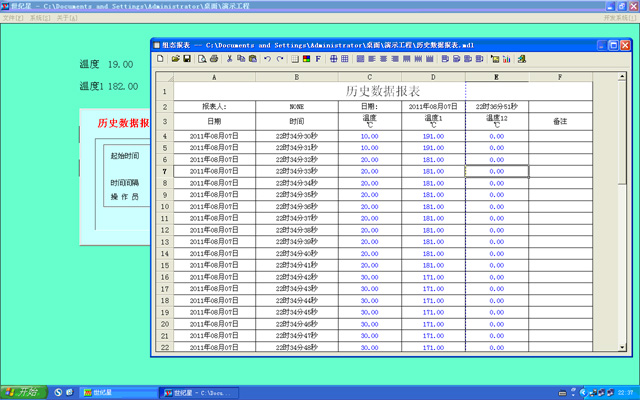

　　利用组态报表模板来调用历史数据生成报表的工作就完成了，试运行刚才做好的工程，一起看看效果吧，见图八：

图八

　　有了组态报表模板，就可以随心所欲的编辑需要的报表格式，但也有它的局限性，只能将所得到的数据，纵向排列在所设置的区域单元中，如果超过这个区域就无法显示。所以，下一季的世纪星培训营会详细讲解组态报表模板和表格框的应用，敬请期待！
