【专题　视点】世纪星：污水处理 别具一格

技术部 杨杰

一． 概述

　　 随着国家对于节能的重视，污水处理行业得到了快速发展，污水处理厂的自动控制系统越来越成为污水处理稳定运行的关键。针对污水处理厂自动控制系统及污水工艺设备的安全运行的重要性，提出PLC和组态软件技术在污水处理项目的应用的经验。
　　

二．系统构成

　   为了保证，污水处理厂的自动控制系统的稳定性和可靠性，整套污水处理流程有多个监控点，包括液位、PH值、溶氧、浊度、频率、泵运行状态等。各模拟量参数通过相应的变送器输出4~20mA的标准信号，通过屏蔽电缆接至PLC的AI模块。各模拟量输出控制信号是以4~20mA的标准信号，从PLC的AO模块通过屏蔽电缆接至相应设备。这些设备包括变频器、阀门、水质分析仪。数字输入信号为24V直流电信号，通过电缆接至PLC的DI模块。数字输出控制信号为24V直流电信号，从PLC的DO模块通过电缆接至现场设备。每台现场设备原则在其相应现地箱上输出有三个状态信号：故障、运行/停止、手动/自动；和一个启动信号。

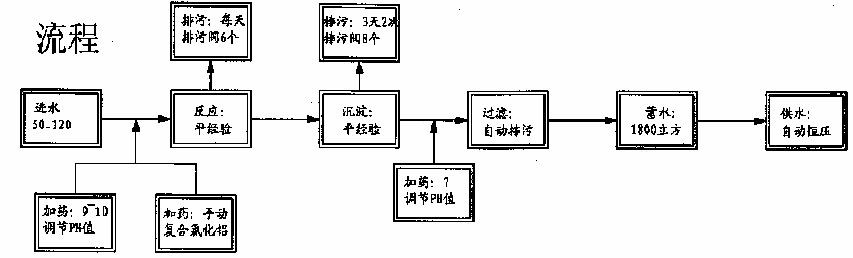

系统流程图如下：

三．  监控系统软件

　　 《世纪星组态软件》是在PC机上开发的智能型人机接口（MMI）软件系统，它以Windows 98/2000/NT/XP 中文平台作为其操作系统，全中文界面，并充分利用了Windows的各种便利功能。
《世纪星组态软件》由开发系统和运行系统组成。开发系统是《世纪星组态软件》的集成开发环境，软件开发者在这个环境中完成界面的设计、数据库定义、动画连接、硬件设备安装、网络配置、系统配置等。该系统具有先进完善的图形生成功能；数据库中有多种数据类型，不但能合理地抽象控制对象，而且能非常简单、方便地对数据的报警、趋势曲线、历史数据记录、安全防范等进行操作；开发者利用其丰富的图形控件和自定义图库功能，可以大大减少设计界面的时间；通过简单而实用的编程命令语言，开发者不需要编程经验就可以设计完成实际工程；方便的硬件设备安装向导和全面地支持国内国际工控底层设备，彻底实现工控现场的数据采集和监控功能。
运行系统是《世纪星组态软件》系统的实时运行环境，用于显示开发系统中建立的动画图形画面，并负责数据库与硬件设备的数据交换。运行系统能实时而形象地反映现场的所有参数和实际情况；通过实时数据库管理从工业控制对象采集各种数据；可把数据的变化用动画的方式形象地表示出来，同时完成实时和历史报警、历史数据记录、实时和历史趋势曲线等监控功能；可生成历史数据文件，用于追忆历史事件；灵活方便的组态式报表，可充分满足用户的各种报表需要。

四． 软件设计

      上位机软件采用世纪星组态软件为开发平台，它的实时数据库功能、人机界面功能、图形功能、报表打印等功能于一身，包含动态显示、报警、控件、趋势、网络通讯等组件。整套系统只包括系统总貌、报表、历史数据查询等画面。通过指示灯表明设备的运行状态。在电机运行方式为手动时，将画面切成自动时，用鼠标点击画面下电机启动按钮可远程启动现场设备。传感器的瞬时值依据实际安装位置被分别标注到不同的分布工艺流程图中，其实时数据和历史数据被做成相应分布图的子画面。数据库是上位机监控软件的核心所在，因此必须依据实际需要首先将其建设好，然后将各功能模块进行恰当的组合。实际编程过程中在定义变量时，记录可设定为不计录、数据变化时记录和定时记录，要根据实际情况选择相应的设置，从而节省存储空间。报表分为实时报表和历史报表，方便用户进行管理。

五． 结束语

　　该厂污水处理的自动控制系统实现了实时监控、故障报警、历史数据的存储和查询、报表的显示和打印等多项功能，且用户界面操作良好，易于学习。系统具有良好的通用性、可扩展性和可维护性。由于其具有设计简单、投资少、控制效果好、易维护等优点，，大大降低了工人的劳动强度，提高了管理水平，达到了设计要求。很适合中小型污水处理厂采用。
