【技术应用案例】世纪星：远程监控应用案例解析

1、系统概述

DTU

　　随着工业自动化的发展，远程监控的思想已经深入到各行各业，井群控制、塔机监控、泵房监控、污水监控等众多领域的都需要应用到组态软件。在各行各业，有许多地方存在设备分散、安装施工困难、有线监控成本高等问题。最近几年，DTU(RTU)等基于GPRS或者3G网络的设备广泛应用于无线远程监控，但是，DTU需要网络运营商的支持，并且DTU在运行过程中会产生大量的通信数据流量费用；在许多场合DTU的SIM卡经常被盗窃；支持DTU的gprs网络稳定性差，基于以上几点，我们在选择DTU做无线通讯时都非常谨慎。

无线电台

　　在距离较远或者边远区域，我们以往都使用无线电台通讯，优点是通讯距离远，容易搭建通讯网络，缺点是需要申请频段，设备成本高。

无线通讯模块

　　无线通讯模块是一种不需要申请频段的无线通讯设备，通讯距离2-50公里不等，功率较低，通讯的波特率一般在1200 b / s，提供RS485和rs232等多种接口类型。

2、 本文主要介绍无线通讯模块的应用
1） 组态软件：世纪星组态软件
2） PLC：西门子S7200

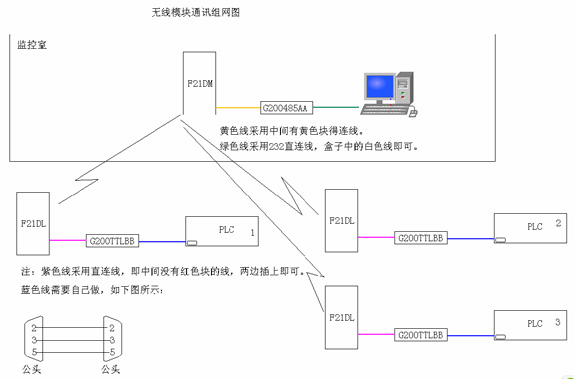

3） 无线通讯模块：
主模块：F21D
从模块：F21DL

2、组态画面

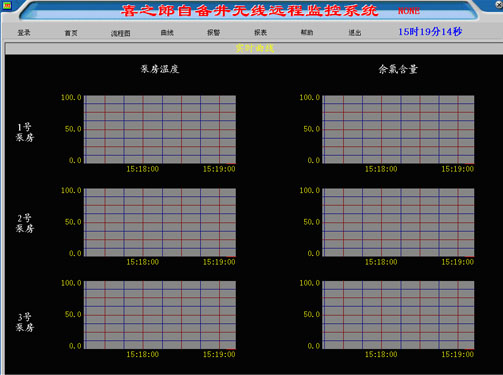

1)主画面

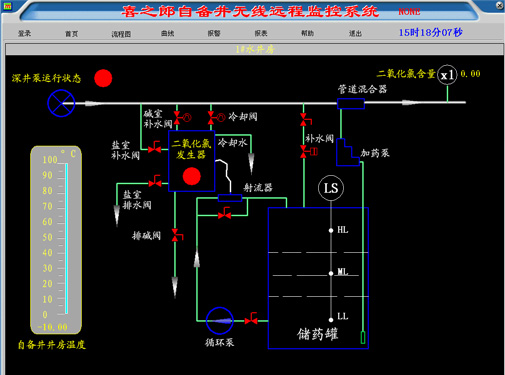

2)流程图

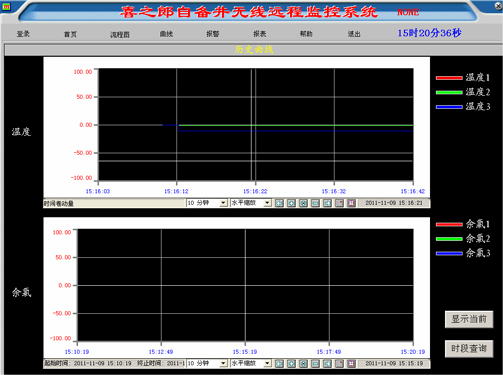

3)趋势曲线

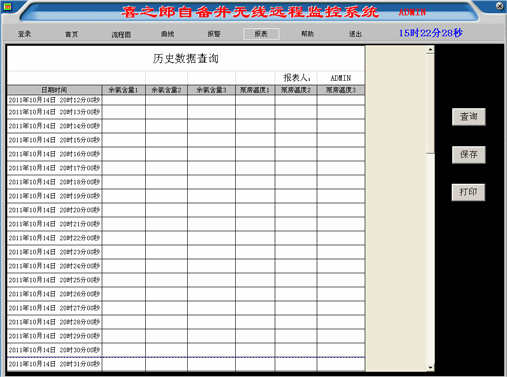

4)报表查询

3、小结

　　本系统采用无线通讯模块，组态软件使用世纪星组态软件，由于无线电波传送的数据误码率较高，所以要求软件在容错纠错方面要有较好的性能，世纪星组态软件驱动有着高效可配置的性能，在适应各种复杂的工业生产环境下有着独到的功能。
